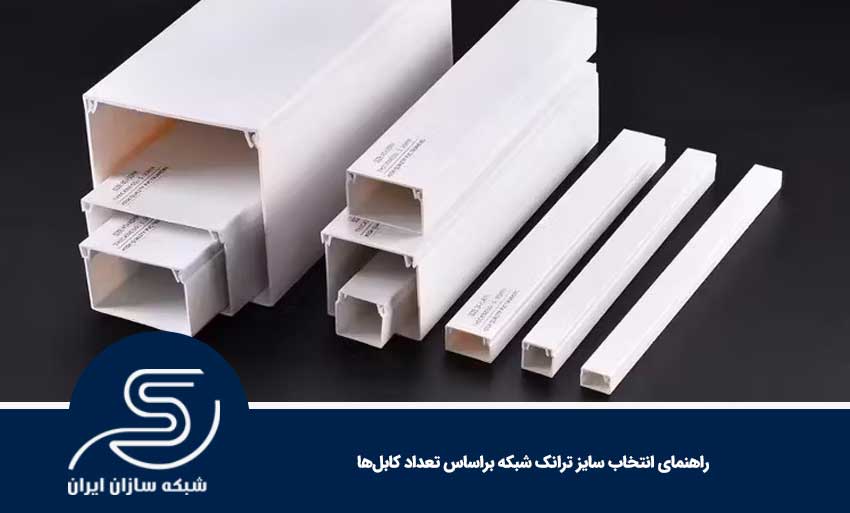

راهنمای انتخاب سایز ترانک شبکه براساس تعداد کابل‌ها

در دنیای ارتباطات امروزی، طراحی ساختار فیزیکی شبکه یکی از ارکان حیاتی زیرساخت فناوری اطلاعات در هر سازمان به‌شمار می‌رود. زیرساختی که اگر به‌درستی و با دقت کافی طراحی و اجرا نشود، می‌تواند عملکرد کلی سیستم را تحت‌تأثیر قرار داده و حتی تلاش‌های نرم‌افزاری را نیز بی‌نتیجه کند.این موضوع زمانی اهمیت دوچندان پیدا می‌کند که با رشد روزافزون داده‌ها و توسعه‌ی تجهیزات، نیاز به کابل‌کشی ساخت‌یافته و قابل توسعه بیشتر از گذشته احساس می‌شود. انتخاب نامناسب این مسیرها نه‌تنها باعث بی‌نظمی و افزایش احتمال خطا می‌شود، بلکه در آینده می‌تواند موجب صرف هزینه‌های اضافی برای بازطراحی و تعویض شود.

از سوی دیگر، در فرآیند خرید کابل شبکه، اگر بدون در نظر گرفتن ظرفیت و ابعاد مناسب مسیرهای عبوری اقدام شود، حتی بهترین و باکیفیت‌ترین کابل‌ها نیز عملکرد بهینه خود را از دست خواهند داد. در این مقاله، قصد داریم به‌صورت جامع و با رویکردی فنی، معیارهای موثر بر انتخاب سایز مناسب این کانال‌ها را بررسی کنیم و راهکارهایی کاربردی برای مهندسین، طراحان و مجریان پروژه‌های شبکه ارائه دهیم.

اهمیت انتخاب سایز مناسب در زیرساخت‌های ارتباطی

انتخاب ابعاد صحیح برای مسیرهای عبور سیم‌ها، نقشی اساسی در کارایی و دوام زیرساخت شبکه ایفا می‌کند. در صورتی که سایز انتخابی کوچک‌تر از مقدار موردنیاز باشد، با مشکل ازدحام روبه‌رو می‌شویم؛ موضوعی که می‌تواند منجر به افزایش دما، آسیب فیزیکی به روکش سیم‌ها و اختلال در انتقال داده‌ها شود. این وضعیت نه‌تنها از نظر عملکرد فنی مشکل‌ساز است، بلکه احتمال خرابی‌های دوره‌ای و نیاز به تعمیرات پرهزینه را نیز افزایش می‌دهد.

در نقطه مقابل، اگر ابعاد بسیار بزرگ انتخاب شوند، بخشی از فضای محیطی به‌صورت غیرضروری اشغال شده و مدیریت منابع بهینه نخواهد بود. این موضوع به‌ویژه در پروژه‌هایی با فضای محدود یا مسیرهای پیچیده، ممکن است مانع اجرای اصولی طراحی شود. همچنین، هرچه سایز انتخابی بزرگ‌تر باشد، هزینه‌های خرید، نصب و نگهداری نیز به‌صورت محسوسی افزایش می‌یابد؛ چرا که قیمت ترانک معمولاً با افزایش ابعاد و مشخصات فنی، روند صعودی پیدا می‌کند.

از این‌رو، انتخاب دقیق و متناسب با نیاز واقعی، مزایای متعددی به همراه دارد؛ ازجمله کاهش هزینه‌های اجرایی، افزایش عمر مفید تجهیزات، تسهیل در نگهداری و تضمین عملکرد پایدار و ایمن شبکه. این تصمیم اگر بر اساس محاسبه، استاندارد و آینده‌نگری اتخاذ شود، پایه‌ای مطمئن برای توسعه پایدار زیرساخت‌های ارتباطی خواهد بود.

نقش مدیریت کابل‌ها در کیفیت عملکرد شبکه

مدیریت اصولی و ساخت‌یافته‌ی مسیرهای عبور سیم‌ها، یکی از عوامل کلیدی در حفظ کارایی و پایداری شبکه‌های ارتباطی به‌شمار می‌رود. برخلاف تصور رایج که سیم‌کشی صرفاً بخشی از فاز اجرایی پروژه است، نحوه چیدمان، نظم‌بخشی و هدایت کابل‌ها تأثیر مستقیمی بر عملکرد کلی سیستم دارد.

زمانی که سیم‌ها به‌درستی در مسیرهای مشخص و با استفاده از کانال‌های استاندارد هدایت شوند، علاوه‌بر حفظ جلوه بصری محیط، از بروز بسیاری از مشکلات فنی نیز جلوگیری خواهد شد. کاهش نویز الکترومغناطیسی، جلوگیری از پیچ‌خوردگی، و تسهیل در فرآیند عیب‌یابی از جمله مزایای این مدیریت هوشمندانه است. همچنین، در مواقع تعمیر یا توسعه زیرساخت، دستیابی سریع و بدون آسیب به مسیرهای کابل‌کشی، از اتلاف زمان و اختلال در خدمات جلوگیری می‌کند.

نکته مهم دیگر، انتخاب مسیرهایی با اندازه و طراحی مناسب برای جلوگیری از فشار به کابل‌ها و تسهیل تهویه درون کانال است. این موضوع به‌ویژه در فضاهایی با حجم تردد بالا یا گرمای زیاد اهمیت بیشتری دارد.

در این میان، بهره‌گیری از تجهیزات باکیفیت و برندهای معتبر، تضمینی برای دوام بیشتر مسیرهای عبور است. به‌عنوان مثال، قیمت ترانکینگ دانوب با توجه به تنوع سایز، کیفیت ساخت، نوع درپوش‌ها و متعلقات جانبی، در مقایسه با نمونه‌های متفرقه از ثبات بیشتری برخوردار است و می‌تواند در بلندمدت از نظر اقتصادی نیز مقرون‌به‌صرفه باشد. بنابراین، ترکیب یک طراحی دقیق با تجهیزات مناسب، تضمین‌کننده عملکردی پایدار و حرفه‌ای در ساختار فیزیکی شبکه خواهد بود.

بررسی انواع سایز ترانک موجود در بازار

سایزهای رایج این کانال‌ها از ابعاد کوچک نظیر ۲۵×۲۵ میلی‌متر که مناسب برای مسیرهای محدود یا کاربردهای خانگی هستند، آغاز شده و تا اندازه‌های بزرگ‌تری مانند ۱۵۰×۱۰۰ میلی‌متر ادامه می‌یابند. سایزهای بزرگ‌تر اغلب در پروژه‌های صنعتی، دیتاسنترها و محیط‌هایی با تراکم بالای سیم‌کشی به‌کار گرفته می‌شوند.

انتخاب ابعاد مناسب به فاکتورهای مختلفی بستگی دارد. نخستین و شاید مهم‌ترین عامل، تعداد و قطر کابل‌های عبوری است. برای مثال، سیم‌هایی از نوع Cat6 یا Cat7، به‌دلیل قطر بیشتر، فضای بیشتری نسبت به کابل‌های معمولی اشغال می‌کنند. همچنین، نوع کاربری شبکه، نیاز به توسعه در آینده، و مسیر فیزیکی نصب (اعم از دیوار، کف یا سقف کاذب) نیز در تعیین اندازه مطلوب بسیار مؤثر هستند. به‌عنوان مثال، قیمت ترانک سپتونا معمولاً در محدوده رقابتی قرار دارد و با توجه به کیفیت ساخت، تنوع سایز، نوع درب و لوازم جانبی، انتخابی مناسب برای پروژه‌های حرفه‌ای و نیمه‌صنعتی محسوب می‌شود.

در نهایت، انتخاب هوشمندانه ابعاد، علاوه‌بر تضمین کارایی، به بهینه‌سازی فضای فیزیکی و کاهش هزینه‌های غیرضروری در اجرا نیز کمک خواهد کرد. برای این منظور، توصیه می‌شود پیش از تصمیم‌گیری، محاسبات دقیق بر مبنای ظرفیت موردنیاز انجام شده و همواره امکان توسعه‌ی آتی در نظر گرفته شود.

استانداردهای رایج در طراحی مسیر کابل‌کشی

در طراحی اصولی زیرساخت‌های شبکه، رعایت استانداردهای فنی بین‌المللی یکی از الزامات غیرقابل چشم‌پوشی است. این استانداردها به منظور تضمین ایمنی، پایداری عملکرد و قابلیت توسعه‌ی آینده، چهارچوب مشخصی را برای نحوه اجرای کابل‌کشی ارائه می‌دهند.

از جمله معتبرترین این استانداردها می‌توان به ANSI/TIA-568 و ISO/IEC 11801 اشاره کرد که در پروژه‌های کوچک و بزرگ به‌طور گسترده مورد استفاده قرار می‌گیرند. طبق این دستورالعمل‌ها، میزان اشغال فضای داخلی مسیرهای عبور سیم‌ها نباید از ۴۰ تا ۵۰ درصد بیشتر شود. دلیل اصلی این محدودیت، حفظ جریان طبیعی هوا درون کانال‌ها، جلوگیری از افزایش حرارت، و فراهم‌کردن امکان افزودن کابل‌های جدید در آینده است.

عدم رعایت این درصد مجاز، باعث افزایش اصطکاک، فشار بر روکش سیم‌ها و کاهش طول عمر آن‌ها خواهد شد. به‌علاوه، در صورت بروز اختلال یا نیاز به تعویض برخی خطوط، دسترسی به کابل‌ها در مسیرهای پرازدحام بسیار دشوار خواهد بود. بنابراین، حتی اگر در مراحل اولیه پروژه نیاز زیادی به ظرفیت بالا نباشد، در نظر گرفتن فضای آزاد برای رشد آینده امری حیاتی تلقی می‌شود.

این مسئله حتی در انتخاب نوع سیم نیز نمود پیدا می‌کند. به‌عنوان مثال، در زمان خرید کابل Cat5 ، باید به قطر خارجی آن و میزان فضایی که در مسیر اشغال می‌کند توجه داشت. زیرا استفاده بی‌برنامه از کابل‌هایی با ضخامت بیشتر، ممکن است باعث تجاوز از حد مجاز پرشدگی مسیرها شود. به همین دلیل، مشاوره با متخصصان و استفاده از نرم‌افزارهای طراحی می‌تواند در جلوگیری از اشتباهات ساختاری مؤثر واقع شود.

در مجموع، پایبندی به استانداردهای جهانی نه‌تنها از نظر فنی ضرورت دارد، بلکه هزینه‌های تعمیرات و ارتقاء آینده را نیز به میزان چشمگیری کاهش خواهد داد.

نحوه محاسبه حجم اشغالی کابل‌ها

یکی از مراحل مهم در انتخاب سایز مناسب کانال‌های عبور سیم، برآورد دقیق فضایی است که این سیم‌ها اشغال می‌کنند. این محاسبه، پایه تصمیم‌گیری برای تعیین ابعاد مسیرها و همچنین اطمینان از رعایت استانداردهای پرشدگی مجاز محسوب می‌شود.

برای انجام این محاسبه، ابتدا باید مساحت مقطع دایره‌ای هر سیم را محاسبه کرد. فرمول کلی برای محاسبه مساحت دایره به‌صورت زیر است:

A = π × (d/2)²

که در آن A مساحت مقطع، π عدد ثابت (حدود ۳.۱۴) و d قطر خارجی سیم است. به‌عنوان مثال، اگر قطر خارجی هر سیم برابر با ۶ میلی‌متر باشد، مساحت آن به صورت زیر خواهد بود:

A = 3.14 × (6/2)² = 3.14 × 9 = حدود ۲۸ میلی‌متر مربع

حال اگر تعداد سیم‌های عبوری از مسیر برابر با ۵۰ عدد باشد، مجموع فضای اشغال‌شده تقریباً برابر خواهد بود با:

۵۰ × ۲۸ = ۱۴۰۰ میلی‌متر مربع

علاوه بر این، اگر در پروژه‌ای از انواع مختلف سیم‌ها با ضخامت‌های متفاوت استفاده شود (مثلاً ترکیب کابل‌های شبکه، برق و تلفن)، باید مساحت هر نوع به‌صورت جداگانه محاسبه شده و در مجموع لحاظ گردد. همچنین، اگر روکش‌های محافظ اضافی روی کابل‌ها وجود دارد، ضخامت آن نیز باید در محاسبه لحاظ شود.

در نهایت، محاسبه دقیق حجم اشغالی، نه‌تنها به انتخاب صحیح ابعاد کمک می‌کند، بلکه باعث می‌شود از بروز مشکلاتی مانند فشار بیش از حد، دمای بالا یا عدم امکان توسعه آتی در پروژه جلوگیری شود. برای دقت بیشتر نیز می‌توان از نرم‌افزارهای تخصصی طراحی کابل‌کشی استفاده کرد که به‌صورت خودکار این محاسبات را انجام می‌دهند.

درصد پرشدگی مجاز در طراحی مسیرها

یکی از اصول کلیدی در طراحی حرفه‌ای زیرساخت‌های سیم‌کشی، رعایت درصد پرشدگی مجاز در مسیرهای عبور است. استانداردهای فنی نظیر ANSI/TIA و ISO/IEC توصیه می‌کنند که این نسبت نباید بیش از ۴۰ درصد باشد. در شرایط خاص و پروژه‌های ویژه، در نهایت می‌توان آن را تا ۵۰ درصد نیز افزایش داد، اما این مقدار نباید به‌عنوان یک معیار همیشگی تلقی شود.

رعایت این درصد به دلایل فنی متعددی ضروری است. نخست اینکه، جریان هوا درون کانال‌ها اهمیت بالایی در کاهش گرمای تولیدشده توسط کابل‌ها دارد؛ به‌ویژه زمانی که حجم سیم‌ها زیاد باشد یا از کابل‌های با پهنای باند بالا استفاده شود. دوم اینکه، فضای آزاد باقی‌مانده امکان توسعه‌ی آینده و افزودن کابل‌های جدید را فراهم می‌کند، بدون اینکه نیاز به تعویض کامل مسیرها باشد.

از سوی دیگر، حتی در پروژه‌هایی که تعداد کمی سیم در حال حاضر نصب می‌شود، در نظر گرفتن سایز بزرگ‌تر برای کانال‌ها می‌تواند تصمیمی هوشمندانه باشد. زیرا بسیاری از زیرساخت‌ها با گذشت زمان توسعه پیدا می‌کنند و اگر در مرحله طراحی اولیه این موضوع پیش‌بینی نشود، اجرای مجدد مسیرها در آینده مستلزم صرف هزینه و زمان اضافی خواهد بود.

همچنین باید به این نکته توجه داشت که کابل‌ها نباید در یک فضای محدود به‌صورت فشرده قرار گیرند؛ چرا که این کار باعث آسیب فیزیکی به روکش آن‌ها و اختلال در عملکرد انتقال داده می‌شود. بنابراین، طراحی دقیق با در نظر گرفتن درصد پرشدگی استاندارد، تضمین‌کننده عملکرد پایدار و ایمن در بلندمدت است.

تفاوت میان ترانک افقی و عمودی از نظر ظرفیت

در طراحی سیستم‌های کابل‌کشی ساخت‌یافته، مسیرهای عبور سیم به‌طور کلی به دو دسته اصلی افقی و عمودی تقسیم می‌شوند. هرکدام از این مسیرها ویژگی‌ها، محدودیت‌ها و نیازهای خاص خود را دارند که در انتخاب ابعاد، نوع تجهیزات و نحوه اجرا تأثیر مستقیم می‌گذارد.

ترانک‌های عمودی، که معمولاً در مسیرهای بین‌طبقه‌ای یا برای اتصال به رک‌های مرکزی در اتاق سرور به‌کار می‌روند، به‌دلیل تجمیع چندین مسیر ارتباطی از نقاط مختلف، نیاز به ظرفیت بیشتری دارند. در این بخش‌ها، معمولاً سیم‌های متعددی به‌صورت هم‌زمان از طبقات یا فضاهای مختلف به یک نقطه مرکزی هدایت می‌شوند. بنابراین، انتخاب سایز بزرگ‌تر برای کانال‌های عمودی کاملاً منطقی و ضروری است. علاوه‌بر این، فشار ناشی از وزن سیم‌ها در مسیرهای عمودی نیز عامل مهمی است که باید در طراحی لحاظ شود تا از ایجاد خم‌شدگی، پارگی یا کشیدگی ناخواسته جلوگیری شود.

در مقابل، مسیرهای افقی که اغلب بین پریزهای دیواری، سوئیچ‌ ها، یا تجهیزات داخلی یک طبقه اجرا می‌شوند، معمولاً حجم کمتری از سیم‌ها را شامل می‌شوند. از همین‌رو، سایز این ترانک‌ شبکه لگراند ها می‌تواند کوچکتر انتخاب شود، به‌ویژه در پروژه‌هایی که تعداد نقاط دسترسی محدود است یا از بسترهای ارتباطی بی‌سیم در کنار کابل‌کشی استفاده می‌شود.

نکته‌ای که باید در طراحی به آن توجه شود، نحوه تقسیم بار و مدیریت صحیح توزیع کابل‌ها میان این دو مسیر است. اگر مسیر عمودی بیش‌ازحد اشباع شود و مسیرهای افقی با ظرفیت پایین‌تری تعریف شده باشند، تعادل سیستم به‌هم می‌خورد و در آینده امکان توسعه یا تغییر به‌راحتی وجود نخواهد داشت.

در نهایت، شناخت تفاوت‌های فنی میان مسیرهای افقی و عمودی، طراح را قادر می‌سازد تا متناسب با نیاز پروژه، تصمیمات منطقی‌تری در انتخاب ابعاد و مسیرها اتخاذ کند و از بروز اختلالات احتمالی در اجرا و نگهداری جلوگیری شود.

نکات کلیدی هنگام انتخاب عرض و ارتفاع کانال‌ها

عرض و ارتفاع باید به‌گونه‌ای انتخاب شوند که در عین پاسخ‌گویی به حجم سیم‌ها، کمترین تنش را به کابل‌ها وارد سازند. در همین راستا، استفاده از مقاطع مربعی یا نسبت‌های نزدیک به مربع توصیه می‌شود، زیرا در این حالت فشار وارد بر کابل‌ها به‌صورت یکنواخت‌تری توزیع شده و احتمال فشردگی یا له‌شدگی کاهش می‌یابد.

همچنین، انتخاب ابعاد متناسب با فضای فیزیکی پروژه، نوع کابل‌ها (مثلاً برق، دیتا، فیبر نوری) و نحوه ورود و خروج آن‌ها به کانال، از دیگر فاکتورهایی است که باید با دقت مورد بررسی قرار گیرد. در پروژه‌های صنعتی یا مراکز داده که تنوع و حجم کابل‌ها بالاست، دقت در انتخاب ابعاد نقش تعیین‌کننده‌ای در عملکرد نهایی سیستم دارد.

خطاهای رایج در تعیین سایز مناسب و راهکارهای جلوگیری از آن

یکی از اشتباهات پرتکرار در طراحی مسیرهای کابل‌کشی، برآورد کمتر از نیاز واقعی است. بسیاری از طراحان و مجریان، صرفاً با درنظر گرفتن ظرفیت فعلی پروژه، اقدام به انتخاب سایز ترانکینگ می‌کنند و توسعه آتی یا اضافه‌شدن تجهیزات جدید را نادیده می‌گیرند. این موضوع، در بلندمدت منجر به اشباع کانال‌ها، نیاز به بازطراحی مسیرها و حتی ایجاد اختلال در عملکرد سیستم خواهد شد.

برای پیشگیری از این مشکل، پیشنهاد می‌شود همواره بین ۲۰ تا ۳۰ درصد ظرفیت آزاد در داخل کانال در نظر گرفته شود. این فضای رزرو، امکان توسعه آینده، تعویض کابل‌ها یا عبور خطوط جدید را بدون نیاز به تغییر اساسی در زیرساخت فراهم می‌کند.

توصیه‌های کاربردی برای متخصصان طراحی شبکه

• همیشه بر اساس کل مسیر و تعداد نقاط انشعاب تصمیم‌گیری شود.
• از نرم‌افزارهای محاسبه آنلاین استفاده کنید.
• از برندهای معتبر که اطلاعات فنی دقیق ارائه می‌دهند بهره بگیرید.
• با تیم اجرایی در ارتباط باشید؛ تجربه میدانی آن‌ها ارزشمند است.

نتیجه گیری

انتخاب سایز مناسب مسیرهای عبور سیم‌ها، فراتر از یک تصمیم اجرایی ساده است. این تصمیم، کیفیت عملکرد، زیبایی اجرا، و انعطاف‌پذیری آینده را تحت‌تأثیر قرار می‌دهد. با استفاده از استانداردها، محاسبات دقیق و مشاوره با متخصصین، می‌توان از بروز خطاهای هزینه‌بر جلوگیری کرد.

پرسش‌های متداول

۱. آیا می‌توان از سایز کوچک‌تر با فشرده‌سازی سیم‌ها استفاده کرد؟
خیر؛ این کار منجر به گرم‌شدن بیش از حد و احتمال آسیب خواهد شد.

۲. چقدر فضای آزاد در کانال‌ها لازم است؟
حدود ۳۰ تا ۴۰ درصد فضای خالی توصیه می‌شود.

۳. آیا نوع کابل در انتخاب سایز تأثیر دارد؟
بله، سیم‌های ضخیم‌تر فضای بیشتری اشغال می‌کنند.

۴. آیا می‌توان در یک مسیر، سیم برق و دیتا را هم‌زمان عبور داد؟
بهتر است مسیر آن‌ها جدا باشد تا از تداخل الکترومغناطیسی جلوگیری شود.

۵. اگر در آینده تعداد سیم‌ها افزایش یابد، چه باید کرد؟
باید از ابتدا مسیر را طوری طراحی کرد که قابلیت توسعه داشته باشد.
