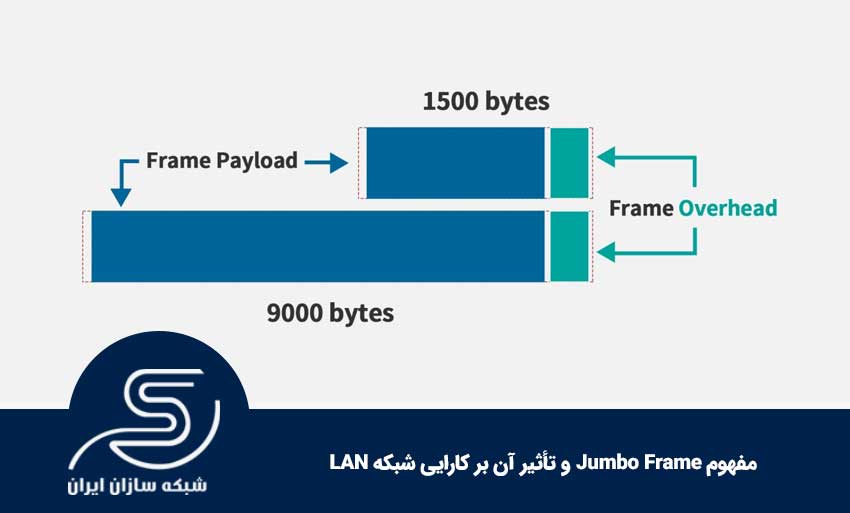

مفهوم Jumbo Frame و تأثیر آن بر کارایی شبکه LAN

در دنیای شبکه‌های کامپیوتری، سرعت و کارایی انتقال داده یکی از مهم‌ترین عوامل در عملکرد کلی سیستم محسوب می‌شود. با افزایش روزافزون حجم داده‌ها در سازمان‌ها، مراکز داده و حتی شبکه‌های خانگی، اهمیت بهینه‌سازی فرآیند انتقال اطلاعات بیش از گذشته احساس می‌شود. هرچه داده‌های بیشتری در شبکه جابه‌جا شوند، کوچک‌ترین بهبود در نحوه ارسال و دریافت بسته‌های اطلاعاتی می‌تواند تأثیر قابل توجهی بر عملکرد کلی سیستم داشته باشد. به همین دلیل مدیران شبکه همواره به دنبال راهکارهایی هستند که بتوانند با کاهش سربار پردازشی و افزایش بازدهی، سرعت و پایداری شبکه را بهبود دهند.

در شبکه‌های محلی یا LAN، یکی از تکنیک‌هایی که می‌تواند به بهبود کارایی کمک کند استفاده از Jumbo Frame است. در حالت استاندارد، فریم‌های اترنت معمولاً دارای اندازه‌ای حدود 1500 بایت برای بخش داده (MTU) هستند. این اندازه سال‌ها به عنوان یک استاندارد عمومی در شبکه‌ها مورد استفاده قرار گرفته است. اما با افزایش سرعت شبکه‌ها و نیاز به انتقال حجم بالای داده، این اندازه در برخی سناریوها به یک محدودیت تبدیل می‌شود.

Jumbo Frame در واقع به فریم‌هایی گفته می‌شود که اندازه آن‌ها از مقدار استاندارد بزرگ‌تر است و معمولاً می‌توانند تا حدود 9000 بایت داده را در یک فریم حمل کنند. افزایش اندازه فریم باعث می‌شود تعداد فریم‌هایی که برای انتقال یک حجم مشخص از داده نیاز است کاهش پیدا کند. در نتیجه پردازش کمتری توسط کارت شبکه (NIC) و پردازنده سیستم انجام می‌شود و سربار پروتکل‌ها نیز کمتر خواهد شد. این موضوع به‌خصوص در شبکه‌هایی که انتقال فایل‌های حجیم، پشتیبان‌گیری (Backup)، مجازی‌سازی سرور ها یا انتقال داده بین سیستم‌های ذخیره‌سازی را انجام می‌دهند بسیار مفید است.

استفاده از Jumbo Frame می‌تواند مزایای قابل توجهی به همراه داشته باشد. کاهش تعداد بسته‌ها در شبکه باعث کاهش وقفه‌های پردازشی در سیستم‌ها می‌شود و در بسیاری از موارد می‌تواند بهره‌وری شبکه را افزایش دهد. همچنین در شبکه‌های پرسرعت مانند 10 گیگابیت اترنت و بالاتر، استفاده از فریم‌های بزرگ‌تر کمک می‌کند تا توان واقعی شبکه بهتر مورد استفاده قرار گیرد.

با این حال، استفاده از Jumbo Frame همیشه بدون چالش نیست. یکی از مهم‌ترین نکاتی که باید در نظر گرفت سازگاری تمام تجهیزات شبکه است. برای اینکه Jumbo Frame به درستی کار کند، تمام دستگاه‌های موجود در مسیر انتقال داده از جمله کارت‌های شبکه، سوئیچ‌ها و روترها باید از این ویژگی پشتیبانی کنند. در غیر این صورت ممکن است بسته‌ها دچار تکه‌تکه شدن (Fragmentation) شوند یا حتی در برخی موارد از بین بروند که می‌تواند باعث کاهش کارایی یا ایجاد اختلال در ارتباطات شبکه شود.

به همین دلیل قبل از فعال‌سازی Jumbo Frame، مدیران شبکه باید زیرساخت خود را به‌دقت بررسی کنند و مطمئن شوند که همه تجهیزات قابلیت پشتیبانی از MTU بزرگ‌تر را دارند. در بسیاری از شبکه‌های سازمانی و دیتاسنتری، این قابلیت به صورت گسترده مورد استفاده قرار می‌گیرد و به عنوان یکی از روش‌های بهینه‌سازی عملکرد شبکه شناخته می‌شود.

امروزه با توسعه فناوری‌های شبکه و افزایش نیاز به انتقال داده‌های حجیم، آشنایی با مفاهیمی مانند Jumbo Frame برای مدیران و متخصصان شبکه اهمیت زیادی دارد. استفاده صحیح از این قابلیت می‌تواند به افزایش کارایی، کاهش مصرف منابع پردازشی و بهبود عملکرد کلی شبکه کمک کند. اگر قصد دارید تجهیزات مناسب برای پیاده‌سازی چنین قابلیت‌هایی را در شبکه خود انتخاب کنید، فروشگاه شبکه سازان می‌تواند یکی از منابع مناسب برای تهیه تجهیزات شبکه و دریافت اطلاعات تخصصی در این حوزه باشد.

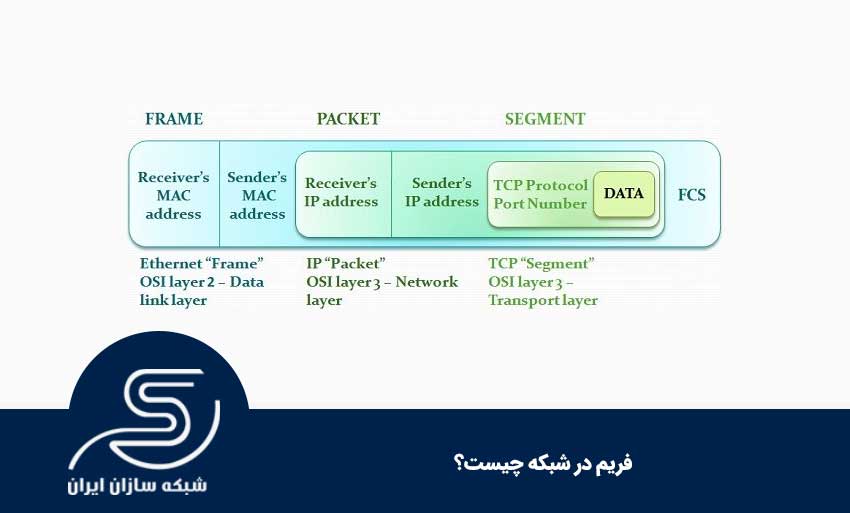

فریم در شبکه چیست؟

برای درک بهتر مفهوم Jumbo Frame، ابتدا باید با معنی و ساختار فریم (Frame) در شبکه آشنا شویم.

فریم به واحد اساسی انتقال داده در لایه دوم مدل OSI، یعنی لایه پیوند داده (Data Link Layer)، گفته می‌شود. زمانی که داده‌ای قرار است از یک دستگاه به دستگاه دیگر در شبکه ارسال شود، ابتدا این داده‌ها توسط پروتکل‌های لایه کاربردی، لایه انتقال و لایه‌های بالاتر به بسته‌هایی با ساختاری مشخص تقسیم می‌شوند. در نهایت، در لایه دوم این بسته‌ها در قالب فریم بسته‌بندی و آماده انتقال بر بستر شبکه می‌شوند.

هر فریم شامل بخش‌های مختلفی است:

• آدرس مقصد و مبدا: که تعیین می‌کند فریم باید به چه دستگاهی برسد و از کدام دستگاه مبدا ارسال شده است (معمولاً با استفاده از آدرس MAC).
• داده یا Payload: بخش اصلی فریم که همان اطلاعات واقعی قابل انتقال است.
• فیلد کنترل خطا (CRC یا FCS): برای تشخیص خطا در فرآیند انتقال فریم و اطمینان از صحت داده دریافت‌شده استفاده می‌شود.
• سایر سربرگ‌ها یا هدرها: که بسته به نوع پروتکل مورد استفاده، ممکن است شامل اطلاعات اضافه‌تری باشند.

وجود فریم‌ها باعث می‌شود انتقال داده در شبکه منظم، قابل اعتماد و قابل کنترل باشد. به عبارت دیگر، تقسیم اطلاعات به واحدهای کوچک‌تر (فریم‌ها) امکان مدیریت، بررسی، تصحیح و اطمینان از رسیدن صحیح داده‌ها به مقصد را فراهم می‌سازد.

در اغلب شبکه‌های محلی (LAN)، تجهیزات مختلفی مانند کارت‌های شبکه، انواع سوئیچ شبکه و روترها با فریم‌ها سر و کار دارند. این تجهیزات باید توانایی خواندن، پردازش و انتقال صحیح فریم‌ها را داشته باشند تا ارتباط بین دستگاه‌ها به درستی برقرار شود.

بدین ترتیب، درک نقش و ساختار فریم‌ها به ما کمک می‌کند تا مفاهیمی مانند Jumbo Frame را بهتر درک کنیم و اهمیت آن‌ها در بهینه‌سازی عملکرد شبکه را بسنجیم.

ساختار فریم در شبکه اترنت

در اترنت، هر بسته اطلاعاتی که برای انتقال آماده می‌شود دارای اجزای مشخصی است که نظم و امنیت در انتقال داده را تضمین می‌کنند. وقتی یک دستگاه قصد ارسال اطلاعات به دستگاه دیگر دارد، داده‌ها به شکل ویژه‌ای سازمان‌دهی می‌شوند تا اولا مقصد را به درستی شناسایی کند و دوماً در صورت بروز مشکل، بتوان آن را شناسایی و تا حد امکان رفع کرد.

در ابتدا، نشانی دستگاه فرستنده و گیرنده در فریم درج می‌شود. این نشانی‌ها که توسط سخت‌افزار کارت شبکه هر دستگاه تعیین می‌شوند، کمک می‌کنند تا پیام مستقیماً به مقصد نهایی برسد و در مسیر،  و تجهیزات دیگر بتوانند آن را هدایت کنند. پس از درج نشانی‌ها، اطلاعات اصلی کاربر یا برنامه در بخش داده قرار می‌گیرد. این قسمت همان چیزی است که کاربر یا سیستم درخواست کرده و نیاز دارد به طرف مقابل منتقل شود؛ مثلاً یک فایل، یک پیام یا اطلاعات نرم‌افزاری.

در انتهای فریم، یک بخش مخصوص برای کنترل خطا اضافه می‌شود. این بخش، حاصل محاسبات خاصی روی اطلاعات فریم است که کمک می‌کند اگر بخشی از فریم در مسیر انتقال تغییر کند یا آسیب ببیند، سیستم گیرنده بتواند آن را شناسایی کند. به این ترتیب، هر فریم اترنت نه‌تنها اطلاعات را حمل می‌کند، بلکه تلاش می‌کند صحت اطلاعات نیز حفظ شود و در انتقال هیچ‌گونه اشتباهی رخ ندهد.

این ساختار منظم باعث می‌شود ارتباطات در شبکه‌های کامپیوتری با سرعت، دقت و امنیت بهتری برقرار گردد و کاربران بدون نگرانی از گم شدن یا آسیب دیدن داده‌ها بتوانند به تبادل اطلاعات بپردازند.

محدودیت اندازه فریم استاندارد

در استاندارد اترنت، اندازه بخش داده در هر فریم معمولاً حداکثر ۱۵۰۰ بایت در نظر گرفته می‌شود. این مقدار با نام MTU یا Maximum Transmission Unit شناخته می‌شود و در واقع بیشترین حجمی است که می‌تواند در بخش داده یک فریم بدون نیاز به تقسیم شدن ارسال شود. این محدودیت سال‌ها به عنوان یک استاندارد پایدار در شبکه‌های اترنت مورد استفاده قرار گرفته و بیشتر تجهیزات شبکه نیز بر اساس همین مقدار طراحی شده‌اند.

زمانی که داده‌ای که قرار است ارسال شود از این مقدار بزرگ‌تر باشد، سیستم ارسال‌کننده مجبور می‌شود آن را به چند بخش کوچک‌تر تقسیم کند. هر بخش در قالب یک فریم جداگانه قرار می‌گیرد و سپس به ترتیب در شبکه ارسال می‌شود. در سمت گیرنده نیز این فریم‌ها باید دوباره کنار هم قرار بگیرند تا داده اصلی بازسازی شود. این فرآیند اگرچه به صورت خودکار انجام می‌شود، اما باعث افزایش تعداد فریم‌های در حال انتقال در شبکه خواهد شد.

افزایش تعداد فریم‌ها پیامدهای مختلفی دارد. هر فریم علاوه بر بخش داده، شامل هدرها و اطلاعات کنترلی نیز هست. بنابراین وقتی یک داده بزرگ به فریم‌های کوچک‌تر تقسیم می‌شود، مقدار اطلاعات کنترلی نیز بیشتر می‌شود و بخشی از ظرفیت شبکه صرف انتقال همین اطلاعات اضافی خواهد شد. به این موضوع معمولاً سربار شبکه گفته می‌شود.

از طرف دیگر، پردازش تعداد زیادی فریم کوچک می‌تواند فشار بیشتری بر روی پردازنده سیستم‌ها و کارت‌های شبکه وارد کند. هر فریم باید به صورت جداگانه پردازش، بررسی و هدایت شود. در شبکه‌هایی که حجم انتقال داده بسیار زیاد است، این موضوع می‌تواند بر کارایی کلی شبکه تأثیر بگذارد و باعث کاهش بهره‌وری در انتقال اطلاعات شود.

به همین دلیل، در برخی از زیرساخت‌های پیشرفته شبکه تلاش می‌شود با استفاده از روش‌هایی که امکان ارسال داده‌های بزرگ‌تر در هر فریم را فراهم می‌کنند، تعداد فریم‌های ارسالی کاهش پیدا کند. این کار می‌تواند در شرایط مناسب باعث کاهش سربار پردازشی و بهبود عملکرد کلی شبکه شود.

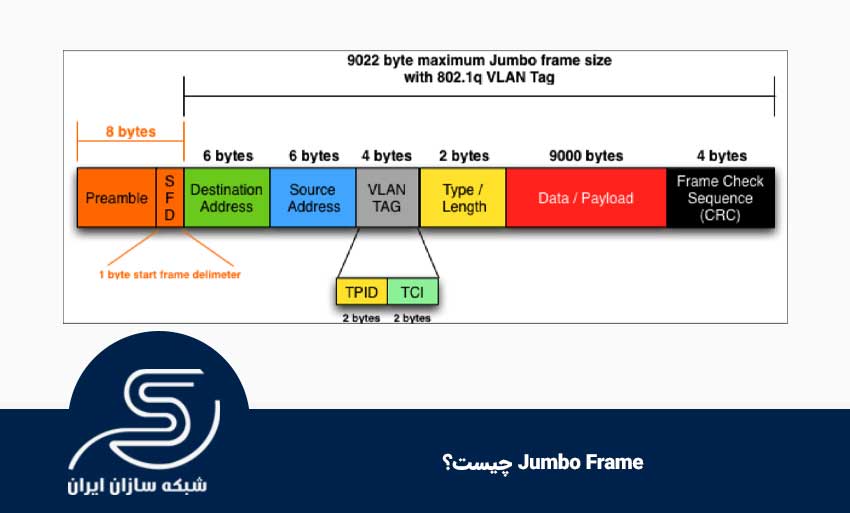

Jumbo Frame چیست؟

Jumbo Frame به فریم‌هایی در شبکه اترنت گفته می‌شود که اندازه آن‌ها از مقدار استاندارد ۱۵۰۰ بایت (برای بخش داده) بزرگ‌تر است. به بیان ساده‌تر، این نوع فریم‌ها امکان انتقال حجم بیشتری از اطلاعات را در هر بار ارسال فراهم می‌کنند.

در حالت عادی، زمانی که داده‌ای برای انتقال در شبکه آماده می‌شود، اگر از ۱۵۰۰ بایت بیشتر باشد باید به چند بخش تقسیم شود. اما با استفاده از Jumbo Frame، این محدودیت افزایش پیدا می‌کند و داده‌های بزرگ‌تر می‌توانند در قالب فریم‌های بزرگ‌تری منتقل شوند. در نتیجه، به جای ارسال تعداد زیادی فریم کوچک، تعداد کمتری فریم بزرگ در شبکه جابه‌جا می‌شود.

این ویژگی به‌خصوص در شبکه‌هایی که انتقال فایل‌های حجیم، بکاپ‌گیری، ارتباط بین سرورها، مجازی‌سازی یا ذخیره‌سازی تحت شبکه (NAS و SAN) انجام می‌شود اهمیت زیادی دارد. زیرا در چنین سناریوهایی حجم داده بالا است و کاهش تعداد فریم‌ها می‌تواند تأثیر محسوسی بر کارایی داشته باشد.

اندازه معمول Jumbo Frame در شبکه‌ها

در بسیاری از پیاده‌سازی‌های رایج، اندازه Jumbo Frame حدود **۹۰۰۰ بایت** برای MTU در نظر گرفته می‌شود. البته این مقدار یک عدد ثابت و جهانی نیست و بسته به نوع تجهیزات شبکه، تولیدکننده و تنظیمات قابل پشتیبانی، ممکن است کمی کمتر یا بیشتر باشد (برای مثال ۸۰۰۰ یا ۹۲۱۶ بایت).

نکته بسیار مهم این است که برای استفاده صحیح از Jumbo Frame، تمامی تجهیزات موجود در مسیر انتقال داده باید از این اندازه پشتیبانی کنند. این تجهیزات شامل کارت‌های شبکه سرورها، و سایر دستگاه‌های واسط می‌شود. برای نمونه، در برخی مدل‌های سوئیچ سیسکو امکان تنظیم MTU بزرگ‌تر به صورت دستی وجود دارد، اما این تنظیم باید به‌درستی و هماهنگ در کل مسیر اعمال شود.

افزایش اندازه فریم باعث می‌شود حجم بیشتری از داده در هر بار ارسال منتقل شود و در نتیجه:

– تعداد کل فریم‌های ارسالی کاهش پیدا کند
– سربار ناشی از هدرها و اطلاعات کنترلی کمتر شود
– بار پردازشی روی CPU و کارت شبکه کاهش یابد
– بازدهی شبکه در انتقال داده‌های حجیم افزایش یابد

البته باید توجه داشت که استفاده از Jumbo Frame همیشه بهترین انتخاب نیست و بیشتر در شبکه‌های داخلی پرسرعت و کنترل‌شده کاربرد دارد. در شبکه‌هایی که تجهیزات ناهمگون یا مسیرهای متنوع دارند، فعال‌سازی ناهماهنگ این قابلیت می‌تواند باعث بروز مشکلات ارتباطی شود.

در مجموع، Jumbo Frame ابزاری برای بهینه‌سازی عملکرد شبکه در سناریوهای خاص است و در صورت پیاده‌سازی صحیح، می‌تواند نقش مهمی در افزایش کارایی زیرساخت‌های مدرن شبکه ایفا کند.

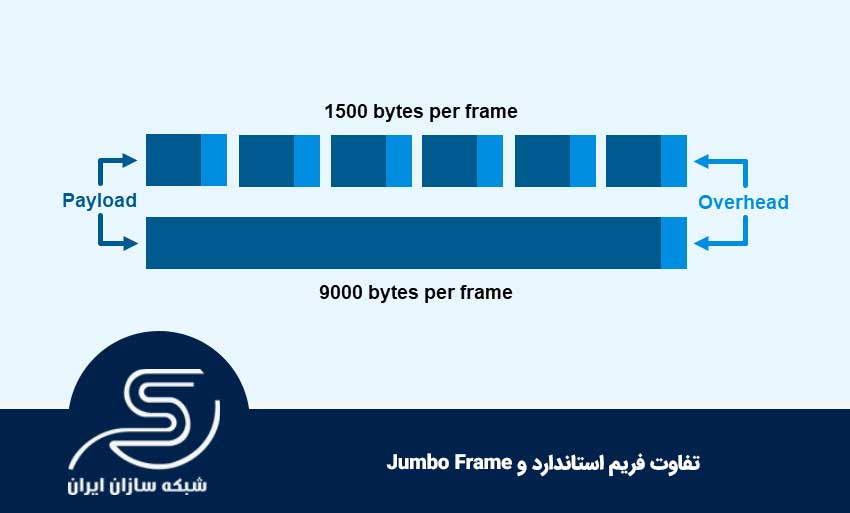

تفاوت فریم استاندارد و Jumbo Frame

برای درک بهتر تفاوت میان فریم استاندارد و Jumbo Frame، تصور کنید قرار است یک فایل ۹ مگابایتی در یک شبکه محلی منتقل شود. در حالت عادی که از فریم استاندارد اترنت با اندازه ۱۵۰۰ بایت استفاده می‌شود، این فایل باید به تعداد بسیار زیادی فریم کوچک تقسیم شود. هر یک از این فریم‌ها به صورت جداگانه در شبکه ارسال می‌شوند و در مقصد دوباره کنار هم قرار می‌گیرند تا فایل اصلی بازسازی شود.

این فرآیند باعث می‌شود تعداد زیادی فریم در شبکه در حال گردش باشد. هر فریم نیز باید توسط کارت شبکه، سیستم عامل و تجهیزات شبکه پردازش شود. در نتیجه، با افزایش تعداد فریم‌ها، میزان پردازش مورد نیاز نیز بیشتر خواهد شد.

اما اگر در همان شبکه Jumbo Frame فعال باشد و اندازه MTU مثلاً به حدود ۹۰۰۰ بایت افزایش پیدا کند، همان فایل می‌تواند در تعداد بسیار کمتری فریم ارسال شود. به جای هزاران فریم کوچک، تعداد محدودی فریم بزرگ‌تر برای انتقال داده استفاده می‌شود. این موضوع باعث می‌شود انتقال داده کارآمدتر انجام شود و تجهیزات شبکه زمان کمتری را صرف پردازش بسته‌های متعدد کنند.

در چنین شرایطی چند مزیت مهم به دست می‌آید:

• تعداد بسته‌های در حال انتقال در شبکه کاهش پیدا می‌کند
• پردازش مورد نیاز در کارت شبکه و پردازنده سیستم کمتر می‌شود
• کارایی انتقال داده در شبکه‌های پرسرعت افزایش پیدا می‌کند
• زمان لازم برای انتقال فایل‌های بزرگ کاهش می‌یابد

این مزایا به‌ویژه در محیط‌هایی مانند دیتاسنترها، شبکه‌های ذخیره‌سازی و ارتباطات بین سرورها اهمیت زیادی دارند. البته برای استفاده صحیح از این قابلیت باید اطمینان حاصل شود که تجهیزات شبکه از آن پشتیبانی می‌کنند. برای مثال برخی مدل‌های مدیریتی مانند سوئیچ سیسکو 2960 در بسیاری از نسخه‌ها قابلیت پشتیبانی از MTU بزرگ‌تر را دارند، اما تنظیم و فعال‌سازی آن باید به شکل هماهنگ در کل مسیر شبکه انجام شود.

تفاوت در سربار شبکه

یکی از نکات مهم در انتقال داده در شبکه، میزان سربار (Overhead) است. هر فریم علاوه بر داده اصلی، شامل بخش‌هایی مانند هدرها، اطلاعات کنترلی و بخش بررسی خطا نیز می‌شود. این اطلاعات برای مدیریت ارتباط و اطمینان از صحت انتقال ضروری هستند، اما در واقع بخشی از پهنای باند شبکه را اشغال می‌کنند بدون اینکه داده اصلی کاربر باشند.

وقتی داده‌ها در تعداد زیادی فریم کوچک ارسال شوند، این اطلاعات کنترلی نیز به همان نسبت تکرار می‌شوند. به عبارت دیگر، هرچه تعداد فریم‌ها بیشتر باشد، مقدار بیشتری از ظرفیت شبکه صرف انتقال هدرها و اطلاعات مدیریتی می‌شود.

در مقابل، زمانی که از Jumbo Frame استفاده می‌شود، حجم داده در هر فریم افزایش پیدا می‌کند و تعداد فریم‌ها کاهش می‌یابد. در نتیجه مقدار اطلاعات کنترلی که در کل انتقال داده ارسال می‌شود کمتر خواهد بود. این موضوع باعث کاهش سربار شبکه و استفاده بهینه‌تر از پهنای باند می‌شود.

به همین دلیل در بسیاری از شبکه‌های پرسرعت و محیط‌های حرفه‌ای، Jumbo Frame به عنوان یکی از روش‌های بهینه‌سازی انتقال داده و افزایش بهره‌وری شبکه مورد استفاده قرار می‌گیرد.

نحوه عملکرد Jumbo Frame در شبکه

کاهش سربار پردازشی

هر فریم که وارد کارت شبکه (NIC) یا تجهیزات زیرساختی می‌شود، نیازمند پردازش است. این فرآیند شامل بررسی هدر فریم، تأیید آدرس‌های مبدأ و مقصد، بررسی صحت داده‌ها از طریق مکانیزم کنترل خطا (مانند CRC) و مدیریت مسیر انتقال است. در سیستم‌های عامل، هر فریم دریافتی معمولاً یک “وقفه” (Interrupt) به پردازنده مرکزی (CPU) ارسال می‌کند تا داده‌ها از بافر کارت شبکه به حافظه سیستم منتقل شوند.

وقتی تعداد فریم‌ها زیاد باشد (مانند زمانی که از فریم‌های استاندارد ۱۵۰۰ بایتی استفاده می‌کنید)، پردازنده سیستم باید هزاران بار در ثانیه این عملیات را تکرار کند. این موضوع در سرعت‌های بالا مانند ۱۰ گیگابیت بر ثانیه، می‌تواند بخش بزرگی از توان پردازشی سرور را اشغال کند. اما Jumbo Frame با افزایش اندازه هر بسته، اجازه می‌دهد حجم بسیار بیشتری از داده (تا حدود ۹۰۰۰ بایت) در قالب یک فریم واحد جابه‌جا شود. در نتیجه، تعداد کل فریم‌ها کاهش یافته و پردازنده تعداد کمتری وقفه دریافت می‌کند. این امر باعث آزاد شدن منابع سیستم برای انجام سایر وظایف پردازشی می‌شود.

افزایش چشمگیر بهره‌وری و بازدهی انتقال داده

با استفاده از فریم‌های بزرگ‌تر، نسبت “داده‌های مفید” (Payload) به “اطلاعات کنترلی” (Header) بهبود می‌یابد. در هر فریم اترنت، مقداری از فضای بسته صرف هدرها و تریلرها می‌شود که برای انتقال ضروری هستند اما داده واقعی محسوب نمی‌شوند. وقتی از فریم‌های ۹۰۰۰ بایتی به جای ۱۵۰۰ بایتی استفاده می‌کنیم، در واقع تعداد دفعاتی که نیاز به ارسال هدرهای تکراری داریم به شدت کاهش می‌یابد.

این موضوع به‌خصوص در محیط‌هایی که با جریان‌های داده سنگین سر و کار دارند، مانند استریم‌های ویدئویی با کیفیت بالا، دیتاسنترها و سیستم‌های ذخیره‌سازی ابری، تفاوت چشمگیری ایجاد می‌کند. در این شرایط، پهنای باند شبکه به جای اینکه صرف جابه‌جایی اطلاعات مدیریتی و تکراری شود، به انتقال سریع‌تر داده‌های واقعی اختصاص می‌یابد.

نقش حیاتی سخت‌افزار و پردازنده در مدیریت فریم‌ها

کارت‌های شبکه مدرن و پردازنده‌های موجود در تجهیزات زیرساختی، مسئولیت سنگین مدیریت فریم‌ها را بر عهده دارند. زمانی که اندازه فریم‌ها بزرگ‌تر است، این اجزای سخت‌افزاری می‌توانند با تعداد کمتری عملیات “نوشتن و خواندن” در حافظه، همان حجم از داده را پردازش کنند. نتیجه مستقیم این فرآیند، کاهش دمای کاری تجهیزات، کاهش تأخیر (Latency) و افزایش پایداری شبکه در زیر بار شدید است.

نکته کلیدی در اینجا هماهنگی سخت‌افزارهاست. اگر قصد دارید از این تکنولوژی در شبکه‌های اداری یا خانگی خود استفاده کنید، باید مطمئن شوید که تمامی تجهیزات شما از این قابلیت پشتیبانی می‌کنند. برای مثال، اگر به دنبال تجهیزاتی با قیمت مناسب و کارایی خوب هستید، خرید سوئیچ دی لینک در مدل‌های مدیریتی و گیگابیتی می‌تواند گزینه‌ای باشد که از Jumbo Frame پشتیبانی کرده و به شما در پیاده‌سازی این ساختار کمک کند.

در نهایت، مدیریت هوشمندانه فریم‌ها توسط سخت‌افزار، پلی است میان پهنای باند اسمی و سرعت واقعی که کاربر در هنگام کار با شبکه تجربه می‌کند. استفاده از Jumbo Frame راهکاری تخصصی برای عبور از محدودیت‌های سنتی و دستیابی به حداکثر پتانسیل تجهیزات شبکه است.

مزایای استفاده از Jumbo Frame

افزایش سرعت انتقال داده

یکی از مهم‌ترین و ملموس‌ترین مزایای استفاده از Jumbo Frame، افزایش سرعت واقعی انتقال داده در شبکه است. زمانی که اندازه فریم‌ها افزایش می‌یابد، داده‌ها در قالب بسته‌های بزرگ‌تری منتقل می‌شوند و تعداد فریم‌هایی که باید از مبدا به مقصد برسند کاهش پیدا می‌کند. کاهش تعداد فریم‌ها به معنای کاهش تعداد وقفه‌ها، کاهش پردازش اضافی و در نهایت، کاهش تأخیر در انتقال است.

در شبکه‌های پرسرعت مانند ۱۰GbE یا حتی ۱GbE تحت بار سنگین، این تفاوت کاملاً مشهود می‌شود. به این ترتیب، کاربران سرعت روان‌تر و پایدارتری را در جریان انتقال داده تجربه خواهند کرد.

کاهش مصرف منابع سیستم

هر فریم اترنت، حتی اگر فقط چند بایت داده داشته باشد، همچنان نیازمند پردازش کامل توسط کارت شبکه و پردازنده مرکزی است. وقتی هزاران فریم کوچک در یک شبکه منتقل می‌شوند، سیستم باید هربار عملیات پردازشی شامل بررسی هدر، بررسی خطا و انتقال داده به حافظه را انجام دهد.

با فعال‌سازی Jumbo Frame، حجم داده‌ای که در هر فریم منتقل می‌شود افزایش یافته و تعداد فریم‌ها به شکل چشمگیری کم می‌شود. نتیجه این امر:

• کاهش مصرف CPU
• کاهش بار پردازشی روی کارت شبکه
• افزایش عمر مفید تجهیزات به دلیل کاهش فشار
• کاهش تولید حرارت و کارکرد سبک‌تر سیستم

این موضوع به‌ویژه در سرورها، تجهیزات ذخیره‌سازی تحت شبکه و کلاینت‌هایی که بار سنگین دارند اهمیت بالایی دارد.

بهبود عملکرد در انتقال فایل‌های حجیم

در شبکه‌هایی که روزانه مقدار زیادی داده حجیم منتقل می‌شود، Jumbo Frame می‌تواند تفاوت قابل توجهی ایجاد کند. برای مثال:

• سیستم‌های پشتیبان‌گیری (Backup Server)
• انتقال ویدئو با کیفیت بالا
• ذخیره‌سازی تحت شبکه (NAS / SAN)
• مجازی‌سازی و جابه‌جایی ماشین‌های مجازی (vMotion یا Live Migration)
• انتقال فایل‌های RAW، پروژه‌های گرافیکی یا دیتاست‌های علمی

در چنین محیط‌هایی، کاهش سربار ناشی از تعداد بالای فریم‌ها و استفاده بهتر از پهنای باند شبکه، باعث می‌شود سرعت انتقال اطلاعات به‌طور قابل توجهی افزایش یابد.

نکته مهم این است که برای استفاده از Jumbo Frame، باید تمامی تجهیزات شبکه از آن پشتیبانی کنند. هنگام انتخاب تجهیزات جدید نیز بهتر است این قابلیت بررسی شود. برای مثال، هنگام بررسی قیمت سوئیچ تی پی لینک، کاربران معمولاً به دنبال مدل‌هایی هستند که علاوه بر قیمت مناسب، امکان فعال‌سازی Jumbo Frame را نیز فراهم کنند تا در محیط‌های حرفه‌ای یا نیمه‌حرفه‌ای بتوان از این مزیت بهره‌مند شد.

معایب و محدودیت‌های Jumbo Frame

با وجود مزایای قابل‌توجهی که Jumbo Frame برای افزایش سرعت و کاهش سربار شبکه فراهم می‌کند، این فناوری همیشه بدون چالش نیست و در برخی سناریوها حتی می‌تواند مشکل‌ساز شود. آشنایی با محدودیت‌ها و نقاط ضعف آن به مدیران شبکه کمک می‌کند تا در زمان پیاده‌سازی تصمیم‌های دقیق‌تری بگیرند و از بروز اختلال‌های ناگهانی جلوگیری کنند.

ناسازگاری با برخی تجهیزات

یکی از مهم‌ترین محدودیت‌های استفاده از Jumbo Frame، عدم پشتیبانی کامل تجهیزات شبکه از فریم‌های بزرگ‌تر از استاندارد 1500 بایت است. تمامی دستگاه‌هایی که در مسیر انتقال داده قرار دارند   شامل سوئیچ‌ها، روترها، کارت‌های شبکه، و حتی نرم‌افزارهای مجازی‌سازی – باید از اندازه بزرگ‌تر MTU پشتیبانی کنند.

اگر حتی یک دستگاه در مسیر از این ویژگی پشتیبانی نکند، فریم‌های بزرگ دچار قطع یا خرد شدن (Fragmentation) می‌شوند و انتقال دیتا مختل می‌گردد. این ناهماهنگی ممکن است باعث افزایش تأخیر (Latency)، از دست رفتن بسته‌ها (Packet Loss) و در برخی موارد حتی توقف کامل ارتباط شود.

در شبکه‌هایی که از تجهیزات متنوع برندهای مختلف استفاده می‌شود، بررسی قابلیت پشتیبانی پیش از فعال‌سازی Jumbo Frame حیاتی است. برای مثال در هنگام انتخاب سوئیچ نتربیت یا سایر برندهای اقتصادی، باید حتماً در مشخصات فنی دستگاه گزینه مربوط به پشتیبانی Jumbo Frame یا تنظیم MTU بزرگ‌تر جست‌وجو شود تا مشکلات سازگاری در آینده رخ ندهد.

مشکلات احتمالی در تنظیمات شبکه

فعال‌سازی Jumbo Frame فرآیندی ساده نیست و نیازمند هماهنگی کامل بین تمام اجزای یک شبکه است. مدیر شبکه باید MTU تمام دستگاه‌ها را روی مقدار یکسان (مثلاً 9000) تنظیم کند تا فریم‌ها به‌صورت سالم از مبدأ تا مقصد منتقل شوند. اگر حتی در یک نقطه MTU کمتر از این مقدار باشد، فریم‌های بزرگ‌تر از آن رد نمی‌شوند یا باید تقسیم شوند که این کار نه‌تنها مزیت Jumbo Frame را از بین می‌برد، بلکه سربار اضافی نیز به سیستم تحمیل می‌کند.

به دلیل همین حساسیت، در بسیاری از سازمان‌ها پیش از فعال‌سازی این قابلیت، آزمون‌های دقیق انجام می‌شود تا از صحت عملکرد ارتباط‌ها در لایه دوم و سوم شبکه اطمینان حاصل شود. تنظیمات اشتباه می‌تواند منجر به پدیده‌هایی مانند:

• افت ناگهانی سرعت شبکه
• عدم دسترسی برخی دستگاه‌ها به سرور مرکزی
• مشکل در ارتباطات بین VLANها یا تونل‌های VPN
• خطا در انتقال فایل‌های بزرگ یا جریان‌های ویدئویی

پیچیدگی مدیریت و اشکال‌یابی

استفاده از Jumbo Frame پیچیدگی فرآیند عیب‌یابی شبکه (Troubleshooting) را نیز افزایش می‌دهد. در صورت بروز مشکل، ابزارهای مانیتورینگ باید قادر به تشخیص فریم‌های بزرگ باشند و بتوانند تفاوت بین فریم‌های استاندارد و Jumbo را تحلیل کنند. برخی نرم‌افزارهای قدیمی یا کارت‌های شبکه ارزان‌قیمت توانایی نمایش و تحلیل دقیق فریم‌های ۹۰۰۰ بایتی را ندارند.

با وجود اینکه Jumbo Frame می‌تواند بهره‌وری شبکه را افزایش دهد، استفاده از آن باید با دقت مهندسی و بررسی کامل سازگاری تجهیزات انجام شود. اگر تنظیمات به‌صورت اصولی و هماهنگ صورت گیرد، مزایای آن پررنگ خواهند بود؛ اما در صورت غفلت از هماهنگی بین دستگاه‌ها، همین ویژگی می‌تواند به افت عملکرد یا از دست رفتن داده‌ها منجر شود.

موارد استفاده رایج Jumbo Frame

Jumbo Frame بیشترین کارایی خود را در محیط‌هایی نشان می‌دهد که حجم بالایی از داده به‌صورت پیوسته و سنگین در شبکه جابه‌جا می‌شود. در چنین سناریوهایی، کاهش تعداد فریم‌ها و سربار پردازشی می‌تواند تأثیر مستقیمی بر سرعت، پایداری و بهره‌وری کلی شبکه داشته باشد. در ادامه، رایج‌ترین موارد استفاده از Jumbo Frame را بررسی می‌کنیم.

مراکز داده (Data Center)

در مراکز داده، سرورها به‌طور مداوم در حال تبادل حجم عظیمی از اطلاعات هستند؛ از همگام‌سازی پایگاه‌های داده گرفته تا انتقال فایل‌های پشتیبان و ارتباط بین سرویس‌ها. استفاده از Jumbo Frame در این محیط‌ها باعث می‌شود داده‌ها در قالب فریم‌های بزرگ‌تری منتقل شوند و تعداد فریم‌های ردوبدل‌شده به‌شدت کاهش یابد.

این موضوع نتایج مهمی به همراه دارد، از جمله:

• افزایش سرعت انتقال داده بین سرورها
• کاهش تأخیر در ارتباطات داخلی دیتاسنتر
• کاهش بار پردازشی روی کارت شبکه و CPU سرورها
• بهبود پایداری شبکه در ساعات اوج مصرف

به همین دلیل، Jumbo Frame به‌عنوان یکی از تنظیمات رایج در شبکه‌های حرفه‌ای دیتاسنتری شناخته می‌شود.

شبکه‌های ذخیره‌سازی (Storage Networks)

در شبکه‌های ذخیره‌سازی مانند SAN و NAS، انتقال فایل‌های حجیم بخش جدایی‌ناپذیر از عملکرد روزمره شبکه است. عملیات‌هایی مانند بکاپ‌گیری، بازیابی اطلاعات، همگام‌سازی داده‌ها و انتقال فایل‌های چند گیگابایتی، همگی نیازمند ارتباطی سریع و پایدار هستند.

فعال‌سازی Jumbo Frame در این نوع شبکه‌ها باعث می‌شود:

• سرعت خواندن و نوشتن داده‌ها افزایش یابد
• سربار ناشی از فریم‌های متعدد کاهش پیدا کند
• عملیات پشتیبان‌گیری در زمان کوتاه‌تری انجام شود
• فشار کمتری به تجهیزات ذخیره‌سازی وارد شود

در بسیاری از سناریوها، استفاده از Jumbo Frame می‌تواند عملکرد شبکه ذخیره‌سازی را به سطحی بسیار نزدیک به حداکثر ظرفیت اسمی آن برساند.

محیط‌های مجازی‌سازی

در زیرساخت‌های مجازی‌سازی، ماشین‌های مجازی (VM) به‌طور مداوم با یکدیگر و با سرورهای میزبان تبادل داده دارند. مهاجرت ماشین‌های مجازی، ارتباط بین سرویس‌ها، ذخیره‌سازی اشتراکی و ترافیک بکاپ، همگی بار زیادی روی شبکه ایجاد می‌کنند.

Jumbo Frame در این محیط‌ها نقش مهمی در کاهش بار پردازشی شبکه ایفا می‌کند. با کاهش تعداد فریم‌ها:

• عملکرد مهاجرت زنده ماشین‌های مجازی (Live Migration) بهبود می‌یابد
• تأخیر ارتباطات بین VMها کمتر می‌شود
• منابع CPU آزادتر شده و برای پردازش‌های اصلی در دسترس قرار می‌گیرند

در چنین زیرساخت‌هایی، انتخاب دستگاه مناسب اهمیت بالایی دارد و مدیران شبکه معمولاً به سراغ تجهیزاتی می‌روند که پشتیبانی کامل از Jumbo Frame داشته باشند؛ برای مثال استفاده از سوئیچ hrui در برخی محیط‌های مجازی‌سازی کوچک و متوسط می‌تواند گزینه‌ای اقتصادی و کارآمد محسوب شود، به شرط آنکه تنظیمات MTU به‌درستی انجام شده باشد.

Jumbo Frame بیشترین ارزش خود را در شبکه‌هایی نشان می‌دهد که با انتقال مداوم داده‌های حجیم سروکار دارند. مراکز داده، شبکه‌های ذخیره‌سازی و محیط‌های مجازی‌سازی، سه نمونه شاخص از کاربردهای موفق این فناوری هستند. با این حال، بهره‌گیری از مزایای آن مستلزم سازگاری کامل تجهیزات و پیکربندی صحیح شبکه است تا عملکرد پایدار و بهینه‌ای حاصل شود.

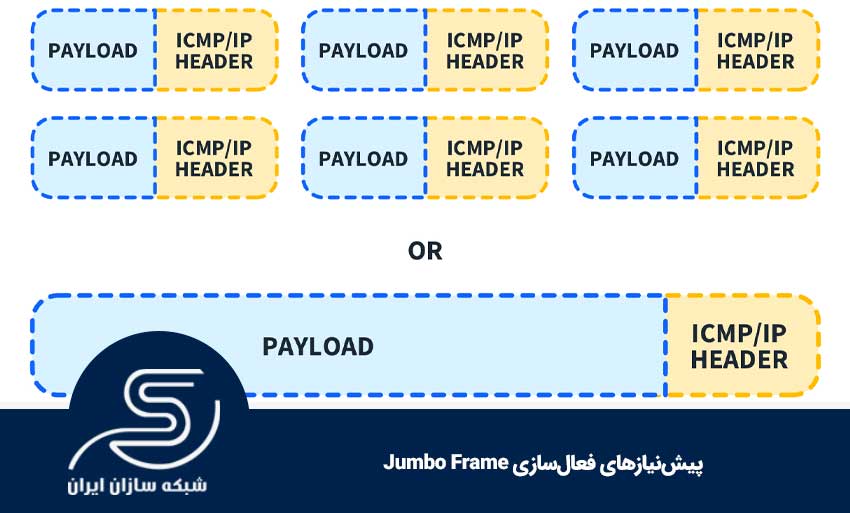

پیش‌نیازهای فعال‌سازی Jumbo Frame

فعال‌سازی Jumbo Frame در شبکه، فقط به تغییر یک گزینه در تنظیمات خلاصه نمی‌شود، بلکه نیازمند بررسی دقیق و هماهنگی کامل میان تمام اجزای زیرساخت است. اگر این قابلیت بدون درنظر گرفتن پیش‌نیازهای لازم فعال شود، نه‌تنها مزایای مورد انتظار حاصل نخواهد شد، بلکه ممکن است اختلال‌هایی در ارتباطات شبکه نیز به وجود آید. به همین دلیل، پیش از هر اقدامی باید بستر شبکه از نظر سخت‌افزاری و نرم‌افزاری به‌طور کامل ارزیابی شود.

پشتیبانی تجهیزات شبکه

اولین و مهم‌ترین شرط برای استفاده از Jumbo Frame، پشتیبانی تمام تجهیزات موجود در مسیر انتقال از این قابلیت است. منظور از تجهیزات فقط سوئیچ یا کارت شبکه نیست، بلکه هر مؤلفه‌ای که بسته‌های داده از آن عبور می‌کنند باید توانایی کار با MTU بالاتر را داشته باشد. این موضوع شامل کارت‌های شبکه، روترها، فایروال‌ها، تجهیزات ذخیره‌سازی، سرورها و حتی برخی تجهیزات مجازی می‌شود.

اگر یکی از این اجزا از فریم‌های بزرگ‌تر از حد استاندارد پشتیبانی نکند، داده‌ها ممکن است در مسیر دچار مشکل شوند. در چنین شرایطی احتمال دارد بسته‌ها حذف شوند، ارتباط کند شود یا بخشی از سرویس‌ها به‌درستی کار نکنند. به همین دلیل، پیش از فعال‌سازی Jumbo Frame باید مشخصات فنی تمام تجهیزات بررسی شود و از پشتیبانی کامل آن‌ها از MTU موردنظر اطمینان حاصل گردد.

همچنین باید توجه داشت که پشتیبانی از Jumbo Frame در برخی تجهیزات به‌صورت پیش‌فرض فعال نیست و ممکن است نیاز به اعمال تنظیمات دستی داشته باشد. بنابراین فقط وجود این قابلیت در مشخصات دستگاه کافی نیست، بلکه باید از فعال بودن آن در عمل نیز مطمئن شد.

هماهنگی کامل در کل مسیر ارتباط

یکی از نکات بسیار مهم در پیاده‌سازی Jumbo Frame این است که فقط دو سر ارتباط نباید پشتیبانی‌کننده باشند، بلکه کل مسیر انتقال باید با همین تنظیمات هماهنگ شود. برای مثال، اگر یک سرور و یک فضای ذخیره‌سازی هر دو روی MTU برابر با ۹۰۰۰ تنظیم شده باشند، اما یکی از تجهیزات میانی هنوز از MTU استاندارد ۱۵۰۰ استفاده کند، ارتباط با مشکل مواجه خواهد شد.

در واقع، Jumbo Frame زمانی به‌درستی کار می‌کند که همه بخش‌های درگیر در انتقال داده، از مبدأ تا مقصد، روی یک ساختار سازگار و یکپارچه تنظیم شده باشند. هرگونه ناهماهنگی در این مسیر می‌تواند باعث از بین رفتن مزایای این فناوری شود.

تنظیمات در سیستم‌عامل

علاوه بر تجهیزات شبکه، سیستم‌عامل سرورها و کلاینت‌ها نیز باید برای استفاده از Jumbo Frame به‌درستی پیکربندی شوند. در بسیاری از سیستم‌عامل‌ها، مقدار MTU به‌صورت پیش‌فرض روی ۱۵۰۰ قرار دارد و برای فعال‌سازی Jumbo Frame باید این مقدار به عددی مانند ۹۰۰۰ تغییر داده شود.

این تنظیمات معمولاً از طریق بخش تنظیمات کارت شبکه، خط فرمان یا ابزارهای مدیریتی سیستم‌عامل انجام می‌شود. البته تغییر MTU باید با دقت انجام گیرد، زیرا وارد کردن مقدار نادرست یا اعمال آن فقط روی بخشی از سیستم می‌تواند موجب بروز اختلال در ارتباطات شود. به همین علت، پس از اعمال تنظیمات، لازم است ارتباط میان دستگاه‌ها تست شود تا اطمینان حاصل شود که انتقال داده بدون خطا انجام می‌گیرد.

در برخی سیستم‌ها نیز ممکن است علاوه بر تغییر MTU، نیاز به راه‌اندازی مجدد رابط شبکه یا حتی ری‌استارت سیستم وجود داشته باشد تا تنظیمات جدید به‌طور کامل اعمال شوند. بنابراین فعال‌سازی Jumbo Frame در سطح سیستم‌عامل باید به‌صورت کنترل‌شده و مرحله‌به‌مرحله انجام شود.

بررسی درایورها و کارت‌های شبکه

یکی دیگر از پیش‌نیازهای مهم، سازگاری درایور کارت شبکه با Jumbo Frame است. حتی اگر سخت‌افزار از این قابلیت پشتیبانی کند، ممکن است درایور نصب‌شده قدیمی باشد یا تنظیمات لازم را در اختیار مدیر شبکه قرار ندهد. در نتیجه، بهتر است پیش از شروع، نسخه درایور کارت شبکه بررسی و در صورت نیاز به‌روزرسانی شود.

در بسیاری از موارد، فعال‌سازی Jumbo Frame از طریق تنظیمات پیشرفته کارت شبکه انجام می‌شود و گزینه‌هایی مانند Jumbo Packet یا MTU Size در آن قابل مشاهده هستند. انتخاب صحیح این مقدار و اطمینان از عملکرد صحیح آن، بخش مهمی از فرایند آماده‌سازی شبکه است.

آزمایش و ارزیابی قبل از بهره‌برداری نهایی

پس از انجام تنظیمات لازم، نباید بلافاصله فرض کرد که Jumbo Frame بدون مشکل فعال شده است. لازم است با استفاده از تست‌های ارتباطی، اندازه بسته‌ها و عملکرد واقعی شبکه بررسی شود. این مرحله کمک می‌کند تا اگر بخشی از مسیر هنوز ناسازگار است یا تنظیمات به‌درستی اعمال نشده، پیش از ورود شبکه به شرایط عملیاتی شناسایی و اصلاح شود.

آزمایش مرحله‌ای و کنترل نتایج، بهترین راه برای اطمینان از موفقیت در پیاده‌سازی Jumbo Frame است. این رویکرد باعث می‌شود مشکلات احتمالی در همان ابتدای کار مشخص شوند و از اختلال در سرویس‌های مهم جلوگیری شود.

برای فعال‌سازی موفق Jumbo Frame، تنها داشتن تجهیزات مناسب کافی نیست، بلکه باید مجموعه‌ای از پیش‌نیازها به‌صورت هماهنگ فراهم شوند. پشتیبانی کامل تجهیزات، یکسان بودن تنظیمات در کل مسیر ارتباط، پیکربندی صحیح سیستم‌عامل، بررسی درایور کارت شبکه و انجام تست‌های نهایی، همگی از الزامات اصلی این فرایند هستند. هرچه این مراحل با دقت بیشتری انجام شوند، احتمال دستیابی به عملکرد بهتر و پایدارتر در شبکه نیز بیشتر خواهد بود.

نتیجه گیری

Jumbo Frame یکی از تکنیک‌های کلیدی و مؤثر در بهبود کارایی شبکه‌های محلی است. با افزایش اندازه فریم‌ها، تعداد بسته‌های ارسالی کاهش یافته و در نتیجه سربار پردازشی شبکه به‌طور قابل‌توجهی کاهش می‌یابد. این موضوع منجر به افزایش سرعت انتقال داده‌ها، کاهش تأخیر و بهره‌برداری بهتر از منابع سیستم می‌شود که در محیط‌هایی با نیازمندی‌های بالا به انتقال داده‌های حجیم، بسیار حیاتی است.

با این حال، بهره‌گیری مؤثر از Jumbo Frame نیازمند پشتیبانی کامل تجهیزات شبکه و تنظیمات دقیق است. تمامی دستگاه‌های مسیر انتقال باید توانایی پشتیبانی از MTU بزرگ‌تر را داشته باشند و فرآیند فعال‌سازی باید با دقت و هماهنگی کامل انجام گیرد. در صورت رعایت این شرایط، این فناوری می‌تواند نقشی مهم در بهینه‌سازی عملکرد و افزایش کارایی شبکه‌های مدرن ایفا کند و مزایای قابل‌توجهی به همراه داشته باشد.

سوالات متداول

1. Jumbo Frame چیست؟

Jumbo Frame نوعی فریم در شبکه اترنت است که اندازه آن بزرگ‌تر از اندازه استاندارد ۱۵۰۰ بایت بوده و معمولاً تا حدود ۹۰۰۰ بایت افزایش می‌یابد.

2. استفاده از Jumbo Frame چه مزیتی دارد؟

مهم‌ترین مزیت آن کاهش تعداد فریم‌ها در شبکه، کاهش سربار پردازشی و افزایش کارایی انتقال داده است.

3. آیا همه تجهیزات شبکه از Jumbo Frame پشتیبانی می‌کنند؟

خیر. برخی تجهیزات قدیمی یا ارزان ممکن است از این قابلیت پشتیبانی نکنند.

4. در چه محیط‌هایی استفاده از Jumbo Frame توصیه می‌شود؟

در مراکز داده، شبکه‌های ذخیره‌سازی، محیط‌های مجازی‌سازی و شبکه‌هایی که انتقال فایل‌های حجیم دارند.

5. آیا فعال‌سازی Jumbo Frame همیشه باعث افزایش سرعت شبکه می‌شود؟

خیر. اگر همه تجهیزات شبکه از آن پشتیبانی نکنند یا تنظیمات به‌درستی انجام نشود، ممکن است حتی باعث کاهش عملکرد شبکه شود.
