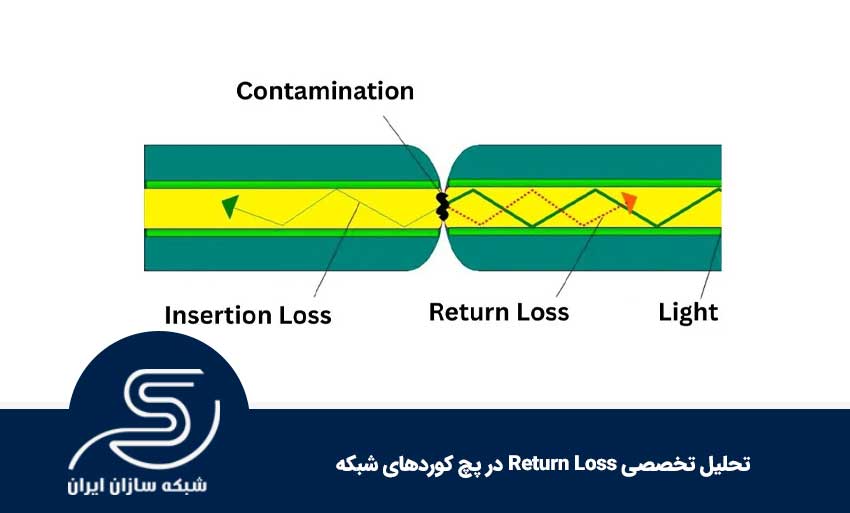

تحلیل تخصصی Return Loss در پچ کوردهای شبکه

Return Loss یکی از مهم‌ترین مفاهیم در تحلیل کیفیت انتقال سیگنال در سیستم‌های ارتباطی و زیرساخت‌های داده است که نقش بسیار کلیدی در ارزیابی عملکرد مسیرهای انتقال دارد. این مفهوم نشان می‌دهد چه مقدار از سیگنال ارسال‌شده، به جای اینکه به مقصد نهایی برسد و در فرآیند پردازش استفاده شود، دوباره به سمت منبع بازمی‌گردد. هرچه مقدار این بازگشت کمتر باشد، نشان‌دهنده کیفیت بالاتر مسیر انتقال، تطابق بهتر تجهیزات و در نهایت عملکرد پایدارتر شبکه خواهد بود.

در واقع Return Loss را می‌توان یکی از شاخص‌های مهم برای سنجش سلامت لینک‌های ارتباطی در نظر گرفت؛ شاخصی که به صورت مستقیم با کیفیت سیگنال و میزان اتلاف انرژی در مسیر در ارتباط است. زمانی که امپدانس در اجزای مختلف مسیر انتقال به‌درستی با یکدیگر هماهنگ نباشد، بخشی از انرژی سیگنال به جای حرکت رو به جلو، دچار بازتاب شده و به سمت منبع برمی‌گردد. همین بازگشت ناخواسته، در نهایت باعث کاهش کارایی و ایجاد اختلال در انتقال داده می‌شود.

از نگاه عملی، می‌توان گفت Return Loss مانند یک آینه نامرئی در مسیر سیگنال عمل می‌کند. هرچه این آینه شفاف‌تر و استانداردتر باشد، تصویر (یعنی سیگنال) بدون بازتاب و اعوجاج منتقل می‌شود. اما اگر سطح این آینه ناهموار باشد، سیگنال دچار شکست و بازگشت شده و کیفیت کلی ارتباط افت می‌کند.

در واقع می‌توان گفت Return Loss مثل بازتاب صدا در یک سالن است؛ اگر دیوارها صاف، مهندسی‌شده و استاندارد نباشند، صدا پس از برخورد به سطوح مختلف به سمت منبع بازمی‌گردد و این بازگشت باعث ایجاد اکو و کاهش وضوح شنیداری می‌شود. در شبکه‌های ارتباطی نیز همین اتفاق رخ می‌دهد؛ سیگنال به جای حرکت روان در مسیر اصلی، دچار بازتاب شده و بخشی از انرژی خود را از دست می‌دهد.

در طراحی و اجرای زیرساخت‌های ارتباطی حرفه‌ای، توجه به این شاخص اهمیت بسیار زیادی دارد. مجموعه‌هایی مانند شبکه سازان با بهره‌گیری از استانداردهای دقیق نصب و استفاده از تجهیزات باکیفیت، تلاش می‌کنند میزان بازتاب سیگنال را به حداقل برسانند تا کیفیت انتقال داده در بالاترین سطح ممکن حفظ شود. این موضوع به‌خصوص در شبکه‌های پرسرعت و حساس، اهمیت دوچندان پیدا می‌کند، جایی که حتی کوچک‌ترین اختلال می‌تواند عملکرد کل سیستم را تحت تأثیر قرار دهد.

اهمیت Return Loss در عملکرد شبکه

در شبکه‌های داده، کیفیت سیگنال یکی از بنیادی‌ترین عوامل در تضمین ارتباط پایدار و بدون اختلال محسوب می‌شود. Return Loss در این میان نقش یک شاخص کنترلی بسیار مهم را دارد که میزان بازگشت سیگنال را اندازه‌گیری می‌کند. زمانی که این مقدار بالا باشد، به این معناست که بخش قابل توجهی از سیگنال ارسالی به جای حرکت در مسیر اصلی، به سمت منبع بازمی‌گردد. این بازگشت نه‌تنها باعث افت توان سیگنال می‌شود، بلکه می‌تواند شکل موج را نیز دچار اعوجاج کند و در نهایت کیفیت ارتباط را کاهش دهد.

در یک شبکه استاندارد، هدف این است که سیگنال با حداقل بازتاب و بیشترین راندمان به مقصد برسد. هرگونه عدم تطابق در تجهیزات، کانکتورها یا حتی کیفیت کابل‌کشی می‌تواند باعث افزایش Return Loss شود. در چنین شرایطی، حتی اگر زیرساخت شبکه به‌ظاهر درست عمل کند، در لایه فیزیکی دچار ضعف خواهد بود و این موضوع در عملکرد کلی سیستم خود را نشان می‌دهد.

از طرف دیگر، در هنگام طراحی یا ارتقاء شبکه، انتخاب تجهیزات استاندارد اهمیت بسیار زیادی دارد. حتی در فرآیندهایی مانند خرید پچ کورد شبکه نیز باید به کیفیت ساخت، استاندارد بودن کانکتورها و میزان تلفات بازگشتی توجه ویژه‌ای داشت؛ زیرا همین اجزای کوچک می‌توانند تأثیر مستقیمی بر مقدار Return Loss و در نتیجه کیفیت کل ارتباط داشته باشند.

تأثیر در کاهش نویز

هرچه میزان بازگشت سیگنال در مسیر انتقال بیشتر باشد، سطح نویز نیز به شکل قابل توجهی افزایش پیدا می‌کند. این نویز در واقع نتیجه برخورد سیگنال‌های بازتاب‌شده با سیگنال‌های اصلی است که باعث ایجاد تداخل و اختلال در داده‌های ارسالی می‌شود. در چنین شرایطی، گیرنده ممکن است داده‌ها را به‌درستی تشخیص ندهد و خطاهای انتقال افزایش یابد.

افزایش نویز نه‌تنها سرعت و دقت ارتباط را کاهش می‌دهد، بلکه در شبکه‌های حساس می‌تواند منجر به قطعی‌های لحظه‌ای یا از دست رفتن بسته‌های اطلاعاتی شود. به همین دلیل، کنترل Return Loss یکی از راهکارهای اساسی برای حفظ کیفیت سیگنال و کاهش نویز در سیستم‌های ارتباطی مدرن به شمار می‌رود.

در نهایت می‌توان گفت که مدیریت صحیح Return Loss، به معنای تضمین یک مسیر انتقال پایدار، کم‌نویز و با حداقل خطا در شبکه است؛ موضوعی که در طراحی حرفه‌ای زیرساخت‌های ارتباطی نقش تعیین‌کننده‌ای دارد.

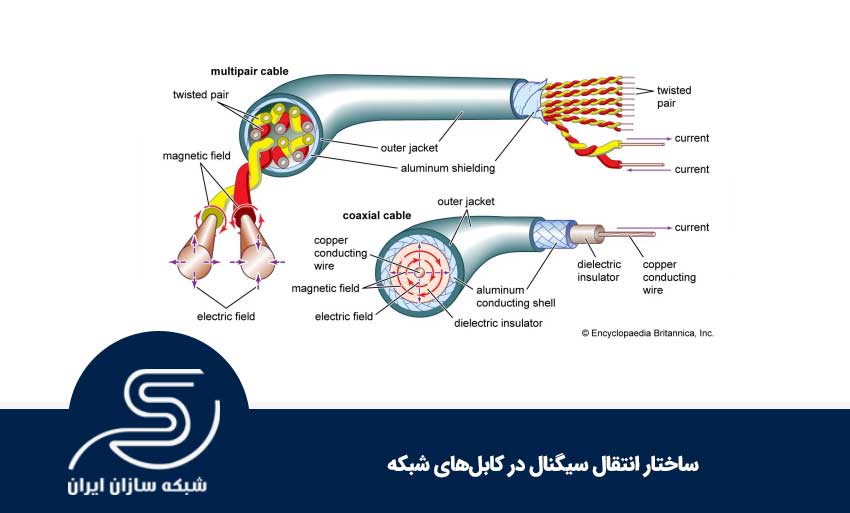

ساختار انتقال سیگنال در کابل‌های شبکه

نحوه حرکت سیگنال

سیگنال‌های الکتریکی در کابل‌های شبکه به صورت موجی و پیوسته در طول رسانا حرکت می‌کنند. این امواج حامل اطلاعات دیجیتال هستند و باید با کمترین میزان تضعیف و بدون هیچ‌گونه اختلال به مقصد نهایی برسند. در حالت ایده‌آل، سیگنال باید در یک مسیر کاملاً یکنواخت و هم‌امپدانس حرکت کند تا انرژی آن بدون شکست یا بازتاب منتقل شود.

در واقع می‌توان گفت این فرآیند شبیه حرکت آب در یک لوله صاف و بدون نشتی است؛ هرگونه تغییر در قطر لوله یا وجود مانع، باعث اختلال در جریان آب می‌شود. در کابل‌های شبکه نیز کوچک‌ترین ناهمگونی در ساختار داخلی یا کیفیت مواد اولیه می‌تواند باعث ایجاد تغییر در مسیر سیگنال و کاهش کیفیت انتقال شود. به همین دلیل است که طراحی دقیق کابل و استفاده از استانداردهای مهندسی در تولید آن اهمیت بسیار زیادی دارد.

نقاط بازگشت سیگنال

در مسیر انتقال، هر نقطه‌ای که تغییر ناگهانی در امپدانس رخ دهد، به عنوان یک نقطه بالقوه برای بازگشت سیگنال شناخته می‌شود. این تغییرات معمولاً در محل اتصال کانکتورها، محل جوش‌ها، یا حتی در نقاطی که کابل دچار خمیدگی شدید یا آسیب فیزیکی شده باشد، مشاهده می‌شوند. در چنین شرایطی بخشی از انرژی سیگنال به جای ادامه مسیر، به سمت منبع بازتاب پیدا می‌کند و این موضوع مستقیماً بر کیفیت ارتباط تأثیر می‌گذارد.

یکی از عوامل مهم در کاهش این مشکلات، استفاده از تجهیزات استاندارد و باکیفیت در زیرساخت شبکه است. به عنوان مثال، در انتخاب اجزای اتصال، توجه به کیفیت ساخت و استاندارد بودن محصول اهمیت زیادی دارد و حتی مواردی مانند قیمت پچ کورد لگراند نیز می‌تواند نشان‌دهنده سطح کیفیت و دقت در طراحی آن باشد؛ زیرا تجهیزات حرفه‌ای معمولاً با کنترل دقیق امپدانس تولید می‌شوند و احتمال ایجاد نقاط بازگشت سیگنال را به حداقل می‌رسانند.

در نتیجه، می‌توان گفت ساختار انتقال سیگنال در کابل‌های شبکه به شدت وابسته به یکنواختی مسیر و کیفیت اتصالات است و هرگونه نقص در این بخش‌ها می‌تواند عملکرد کلی شبکه را تحت تأثیر قرار دهد.

دلایل ایجاد Return Loss

روش‌های اندازه‌گیری Return Loss

یکی از دقیق‌ترین و مهم‌ترین ابزارها برای بررسی کیفیت لینک‌های ارتباطی، دستگاه OTDR (Optical Time Domain Reflectometer) است. این دستگاه با ارسال پالس‌های نوری در مسیر کابل و تحلیل بازتاب‌های برگشتی، امکان اندازه‌گیری دقیق میزان Return Loss را فراهم می‌کند. در واقع OTDR مانند یک دوربین راداری عمل می‌کند که می‌تواند نقاط ضعف، شکست‌ها و محل دقیق بازتاب سیگنال را در طول مسیر شناسایی کند.

این ابزار به‌ویژه در شبکه‌های گسترده و زیرساخت‌های حساس کاربرد بسیار زیادی دارد، زیرا می‌تواند حتی کوچک‌ترین تغییرات در مسیر انتقال را نیز تشخیص دهد. به کمک داده‌های به‌دست‌آمده از OTDR، متخصصان شبکه قادر خواهند بود نقاط مشکل‌دار را شناسایی کرده و اقدامات اصلاحی لازم را انجام دهند. این موضوع نقش مهمی در بهینه‌سازی عملکرد کلی شبکه دارد و از بروز اختلالات جدی جلوگیری می‌کند.

در بسیاری از پروژه‌های اجرایی، حتی در انتخاب تجهیزات ساده‌تر نیز توجه به کیفیت اهمیت زیادی دارد. برای مثال، استفاده از محصولاتی مانند پچ کورد cat6 استاندارد می‌تواند در کاهش میزان بازتاب سیگنال و بهبود نتایج تست‌های OTDR تأثیر مستقیم داشته باشد، زیرا این نوع کابل‌ها معمولاً با کنترل دقیق امپدانس و استانداردهای مشخص تولید می‌شوند.

تست‌های آزمایشگاهی

علاوه بر تست‌های میدانی، بررسی Return Loss در محیط‌های آزمایشگاهی نیز از اهمیت ویژه‌ای برخوردار است. در این شرایط کنترل‌شده، عوامل محیطی مانند نویز الکترومغناطیسی، دما و رطوبت تا حد زیادی حذف می‌شوند تا بتوان عملکرد واقعی کابل و تجهیزات را با دقت بیشتری ارزیابی کرد.

در آزمایشگاه‌ها از دستگاه‌های پیشرفته اندازه‌گیری استفاده می‌شود که قادر هستند میزان بازتاب سیگنال را در فرکانس‌های مختلف تحلیل کنند. این تست‌ها به مهندسان کمک می‌کند تا نقاط ضعف طراحی یا تولید کابل را شناسایی کرده و قبل از استفاده در پروژه‌های واقعی، آن‌ها را اصلاح کنند.

در نتیجه، ترکیب تست‌های میدانی مانند OTDR و بررسی‌های آزمایشگاهی، یک دید جامع و دقیق از وضعیت Return Loss ارائه می‌دهد و امکان طراحی شبکه‌ای پایدارتر و با کیفیت‌تر را فراهم می‌سازد.

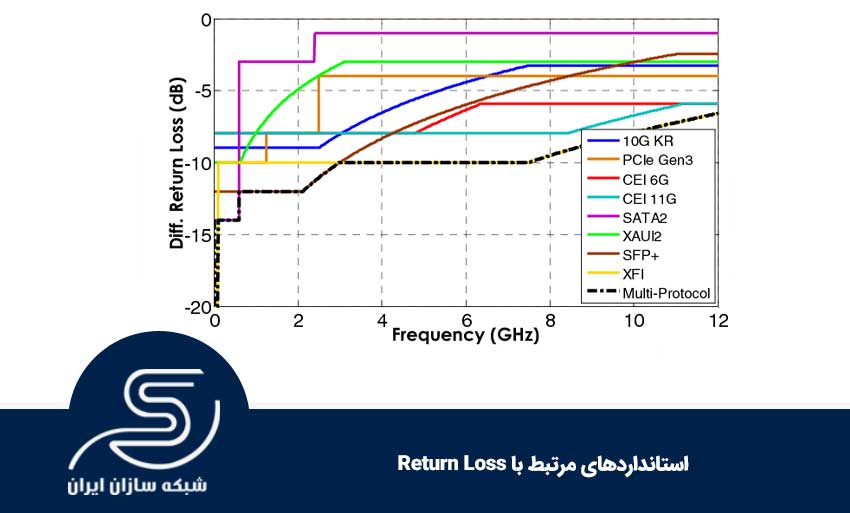

استانداردهای مرتبط با Return Loss

در دنیای ارتباطات داده، برای تضمین کیفیت و پایداری عملکرد شبکه‌ها، مجموعه‌ای از استانداردهای بین‌المللی تعریف شده است. سازمان‌هایی مانند TIA (Telecommunications Industry Association) و ISO (International Organization for Standardization) از مهم‌ترین نهادهایی هستند که معیارهای دقیق و مشخصی برای پارامترهای مختلف شبکه از جمله Return Loss ارائه داده‌اند.

این استانداردها با هدف ایجاد یک چارچوب یکپارچه طراحی شده‌اند تا تجهیزات تولیدشده توسط شرکت‌های مختلف بتوانند در کنار یکدیگر بدون ایجاد اختلال کار کنند. در واقع، رعایت این استانداردها باعث می‌شود که سازگاری بین کابل‌ها، کانکتورها و تجهیزات فعال شبکه حفظ شود و احتمال بازتاب سیگنال به حداقل برسد.

علاوه بر این، استانداردهای مذکور نه‌تنها به عملکرد فیزیکی کابل‌ها توجه دارند، بلکه شرایط تست، روش اندازه‌گیری و حتی شرایط محیطی آزمایش را نیز به‌طور دقیق مشخص می‌کنند. این موضوع باعث می‌شود نتایج به‌دست‌آمده از تست Return Loss قابل اعتماد و قابل مقایسه باشند، صرف‌نظر از اینکه در چه کشوری یا توسط چه آزمایشگاهی انجام شده‌اند.

محدوده‌های قابل قبول

در ارزیابی Return Loss، یکی از مهم‌ترین نکات، تفسیر صحیح مقادیر به‌دست‌آمده است. این مقدار معمولاً بر حسب دسی‌بل (dB) بیان می‌شود و هرچه عدد بالاتر باشد، نشان‌دهنده کیفیت بهتر و میزان بازتاب کمتر سیگنال است. به عبارت ساده‌تر، افزایش مقدار Return Loss به معنای کاهش انرژی بازگشتی و بهبود عملکرد کلی مسیر انتقال است.

در استانداردهای رایج شبکه، معمولاً مقدار بالای 20dB به عنوان حد قابل قبول برای بسیاری از کاربردهای عمومی در نظر گرفته می‌شود. با این حال، در شبکه‌های پیشرفته‌تر و زیرساخت‌های حساس، مقادیر بالاتر نیز مورد انتظار است تا اطمینان بیشتری از پایداری ارتباط حاصل شود.

نکته مهم این است که رسیدن به این محدوده‌ها تنها به کیفیت کابل محدود نمی‌شود، بلکه طراحی صحیح شبکه، نحوه نصب، کیفیت اتصالات و رعایت اصول مهندسی نیز در دستیابی به این مقادیر نقش اساسی دارند. بنابراین، استانداردها در واقع یک هدف نهایی را مشخص می‌کنند، اما تحقق آن نیازمند اجرای دقیق و اصولی تمام اجزای شبکه است.

تأثیر Return Loss بر تجهیزات اکتیو شبکه

تفاوت Return Loss و Insertion Loss

در شبکه‌های ارتباطی، دو پارامتر کلیدی برای سنجش کیفیت انتقال سیگنال وجود دارد: Return Loss و Insertion Loss. اگرچه هر دو به نوعی به کیفیت سیگنال و عملکرد مسیر انتقال مربوط می‌شوند، اما هر یک نقش و کاربرد خاص خود را دارند و نباید با یکدیگر اشتباه گرفته شوند.

Return Loss

Return Loss نشان‌دهنده میزان سیگنال بازگشتی از مسیر انتقال است. به عبارت دیگر، این پارامتر میزان انرژی سیگنالی را که به جای رسیدن به مقصد، به سمت منبع بازمی‌گردد، اندازه‌گیری می‌کند. هرچه مقدار Return Loss بیشتر باشد، میزان بازتاب کمتر است و سیگنال اصلی بدون تضعیف و اختلال به مقصد می‌رسد. این موضوع اهمیت بالایی در تضمین کیفیت ارتباط، کاهش نویز و جلوگیری از اختلال در تجهیزات اکتیو شبکه دارد.

Insertion Loss

در مقابل، Insertion Loss میزان افت کلی سیگنال در طول مسیر را نشان می‌دهد. این کاهش می‌تواند ناشی از مقاومت داخلی کابل، طول مسیر، اتصالات، خمیدگی‌ها یا حتی شرایط محیطی مانند دما و رطوبت باشد. به زبان ساده، Insertion Loss بیان می‌کند که چه مقدار از انرژی سیگنال در مسیر از دست رفته است و چه مقدار به مقصد رسیده است.

تفاوت کلیدی

تفاوت اصلی این دو پارامتر در این است که Return Loss به سیگنال بازگشتی و نقاط بازتاب تمرکز دارد، در حالی که Insertion Loss کاهش کلی انرژی سیگنال را در مسیر انتقال بررسی می‌کند. به عبارت دیگر، Return Loss یک شاخص از کیفیت تطابق امپدانس و بازتاب‌هاست، و Insertion Loss شاخصی از کارایی مسیر و میزان افت سیگنال.

در تحلیل و بهینه‌سازی شبکه، توجه به هر دو پارامتر ضروری است. بدون بررسی Return Loss، ممکن است مشکلات ناشی از بازتاب سیگنال نادیده گرفته شوند، و بدون سنجش Insertion Loss، کاهش توان سیگنال در طول مسیر مشخص نخواهد شد. ترکیب این دو اندازه‌گیری، تصویر کاملی از وضعیت واقعی لینک‌های شبکه ارائه می‌دهد و امکان طراحی یک زیرساخت پایدار و با عملکرد بالا را فراهم می‌کند.

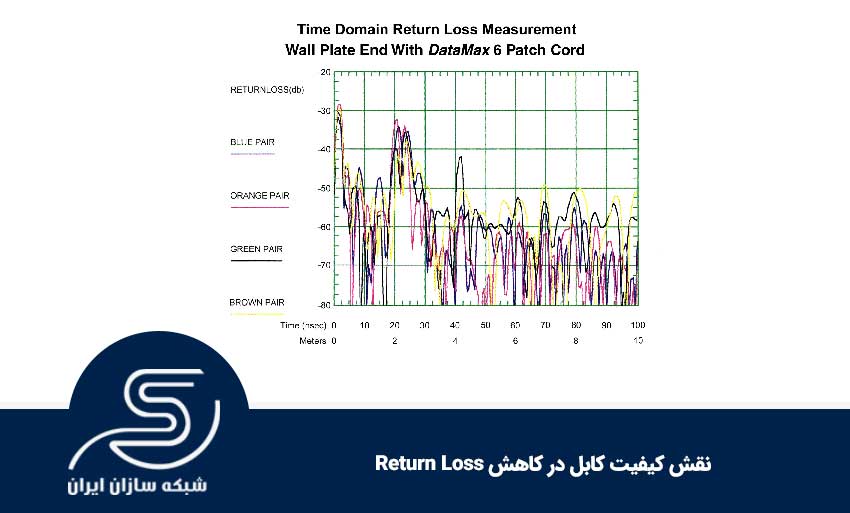

نقش کیفیت کابل در کاهش Return Loss

کیفیت کابل، یکی از مهم‌ترین عوامل مؤثر در کاهش Return Loss و بهبود عملکرد شبکه است. کابل با کیفیت بالا نه تنها انتقال سیگنال را به شکل یکنواخت و بدون اختلال ممکن می‌سازد، بلکه باعث کاهش نویز، کاهش بازتاب و افزایش پایداری ارتباط نیز می‌شود.

مواد اولیه و ساختار کابل:مواد اولیه استفاده شده در هادی‌ها، عایق‌ها و شیلدینگ کابل نقش تعیین‌کننده‌ای در عملکرد آن دارند. هادی‌های مسی خالص یا آلیاژهای با کیفیت، مقاومت الکتریکی پایین و یکنواختی در طول مسیر را تضمین می‌کنند. عایق‌های با کیفیت نیز از تداخل‌های الکترومغناطیسی و نویز جلوگیری کرده و ساختار موج سیگنال را پایدار نگه می‌دارند.

نوع شیلدینگ:وجود شیلدینگ مناسب و استاندارد یکی دیگر از عوامل مهم در کاهش بازتاب سیگنال است. شیلدینگ از تداخل‌های خارجی جلوگیری کرده و کمک می‌کند سیگنال با کمترین اختلال و حداکثر راندمان به مقصد برسد. کابل‌هایی که شیلدینگ ضعیف یا غیراستاندارد دارند، میزان Return Loss بالاتری ایجاد می‌کنند و در نتیجه کیفیت ارتباط کاهش می‌یابد.

طراحی داخلی کابل:طراحی داخلی کابل نیز تأثیر مستقیم بر میزان بازتاب سیگنال دارد. فاصله استاندارد بین زوج‌ها، پیچش‌های یکنواخت، و ساختار دقیق داخلی باعث می‌شود مسیر انتقال سیگنال صاف و بدون مانع باشد. هر گونه عدم یکنواختی در طراحی داخلی، اعوجاج در موج سیگنال ایجاد کرده و بازتاب را افزایش می‌دهد.

مزیت کابل‌های استاندارد:کابل‌های استاندارد معمولاً تحت کنترل‌های کیفی دقیق تولید می‌شوند و تمامی مشخصات لازم برای کاهش Return Loss را دارند. این کابل‌ها با استفاده از مواد مرغوب، شیلدینگ مناسب و طراحی داخلی دقیق، بازتاب سیگنال را به حداقل رسانده و کیفیت انتقال را به حداکثر می‌رسانند.

به طور کلی، می‌توان گفت که کیفیت کابل پایه و اساس یک شبکه پایدار و با عملکرد بالا است و بدون آن، حتی بهترین تجهیزات فعال نیز نمی‌توانند عملکرد مطلوبی ارائه دهند. انتخاب کابل استاندارد و رعایت اصول نصب صحیح، از جمله مهم‌ترین راهکارها برای کاهش Return Loss در شبکه محسوب می‌شود.

بررسی عوامل محیطی مؤثر

راهکارهای بهبود Return Loss در شبکه

بهبود Return Loss یکی از مهم‌ترین مراحل در طراحی و نگهداری شبکه‌های ارتباطی است و می‌تواند به طور مستقیم بر کیفیت سیگنال و عملکرد کلی سیستم تأثیر بگذارد. برای کاهش بازتاب سیگنال و دستیابی به یک شبکه پایدار، اقدامات متعددی می‌توان انجام داد که در ادامه به مهم‌ترین آن‌ها پرداخته می‌شود.

استفاده از کابل‌های استاندارد:انتخاب کابل با کیفیت و مطابق استانداردهای جهانی، اولین و مؤثرترین گام در کاهش Return Loss است. کابل‌های استاندارد با کنترل دقیق امپدانس و شیلدینگ مناسب، مسیر انتقال سیگنال را یکنواخت نگه می‌دارند و از بازتاب انرژی جلوگیری می‌کنند. استفاده از کابل‌های نامرغوب یا غیر استاندارد باعث ایجاد نقاط بازتاب و افزایش نویز در شبکه می‌شود، بنابراین سرمایه‌گذاری در کابل‌های با کیفیت همواره مقرون به صرفه و منطقی است.

نصب صحیح اتصالات:نصب اصولی کانکتورها و اتصالات، نقش کلیدی در کاهش بازتاب سیگنال دارد. هرگونه نصب ناصحیح، شل بودن کانکتورها یا عدم تطابق با استانداردها می‌تواند باعث افزایش Return Loss شود. تکنسین‌های حرفه‌ای با رعایت فاصله‌های استاندارد، پیچش صحیح کابل‌ها و اتصال مطمئن کانکتورها، میزان بازتاب سیگنال را به حداقل می‌رسانند.

جلوگیری از خمیدگی شدید:خم شدن بیش از حد کابل یا اعمال فشار مکانیکی به آن می‌تواند ساختار داخلی کابل را تغییر داده و نقاط بازتاب ایجاد کند. برای کاهش Return Loss، لازم است کابل‌ها با رعایت شعاع خم استاندارد نصب شوند و از کشیدگی، پیچش شدید و فشار غیرضروری جلوگیری شود. این موضوع به ویژه در مسیرهای طولانی و محیط‌های صنعتی اهمیت دوچندانی دارد.

بررسی دوره‌ای شبکه:یکی دیگر از راهکارهای مهم، انجام تست‌های دوره‌ای و پایش مستمر شبکه است. با استفاده از ابزارهای اندازه‌گیری، می‌توان نقاط ضعف، افزایش بازتاب و افت کیفیت سیگنال را شناسایی کرده و اقدامات اصلاحی را به موقع انجام داد. این کار از بروز اختلالات ناگهانی جلوگیری کرده و عملکرد شبکه را در طول زمان حفظ می‌کند.

آموزش و آگاهی پرسنل:یکی از نکات کمتر مطرح شده، آموزش و آگاهی تیم‌های فنی است. رعایت دستورالعمل‌های استاندارد نصب و نگهداری کابل‌ها، شناسایی نقاط خطر و انجام تست‌های منظم، همه به کاهش Return Loss و بهبود عملکرد شبکه کمک می‌کنند.

در مجموع، با ترکیب استفاده از کابل‌های استاندارد، نصب حرفه‌ای، جلوگیری از آسیب‌های فیزیکی و پایش دوره‌ای شبکه، می‌توان Return Loss را به حداقل رساند و شبکه‌ای پایدار، سریع و با کیفیت بالا ایجاد کرد. این اقدامات نه تنها عملکرد شبکه را بهبود می‌دهند، بلکه طول عمر تجهیزات و زیرساخت‌ها را نیز افزایش می‌دهند.

اشتباهات رایج در نصب کابل‌های شبکه

نصب صحیح کابل‌های شبکه، یکی از مهم‌ترین مراحل در تضمین عملکرد پایدار و کیفیت بالای ارتباطات است. با این حال، بسیاری از مشکلات در شبکه ناشی از اشتباهات رایج در نصب کابل‌هاست که می‌تواند باعث افزایش Return Loss و کاهش کارایی سیستم شود.

عدم رعایت شعاع خم استاندارد:یکی از رایج‌ترین اشتباهات، خم کردن کابل بیش از حد مجاز است. هر کابل دارای شعاع خم مشخصی است که در استانداردهای تولیدی آن تعیین شده است. خم شدن شدید کابل می‌تواند ساختار داخلی هادی‌ها و عایق‌ها را تحت فشار قرار دهد و مسیر یکنواخت سیگنال را مختل کند. نتیجه این اتفاق، افزایش بازتاب سیگنال و بالا رفتن Return Loss است که مستقیماً بر کیفیت انتقال داده تأثیر می‌گذارد.

استفاده از کانکتورهای نامناسب:انتخاب کانکتور نامناسب یا بی‌کیفیت یکی دیگر از اشتباهات متداول در نصب شبکه است. کانکتورها نقش حیاتی در اتصال کابل به تجهیزات شبکه دارند و اگر استاندارد نباشند، می‌توانند باعث ایجاد نقاط بازتاب شوند. همچنین نصب غیرحرفه‌ای کانکتورها، شل بودن یا عدم تطابق دقیق آن‌ها با کابل، موجب افزایش نویز و اختلال در سیگنال می‌شود.

نصب غیرحرفه‌ای:نصب غیرحرفه‌ای کابل‌ها شامل مواردی مانند فشار دادن بیش از حد کابل، پیچش‌های غیر استاندارد، قرار دادن کابل‌ها در مسیرهای پر از تداخل الکترومغناطیسی و عدم استفاده از محافظ‌های مناسب است. همه این عوامل باعث افزایش Return Loss و کاهش کیفیت انتقال سیگنال می‌شوند. حتی بهترین کابل‌ها نیز در صورتی که به صورت ناصحیح نصب شوند، نمی‌توانند عملکرد مطلوب خود را ارائه دهند.

عدم پایش و تست پس از نصب:یکی از اشتباهات کمتر دیده شده، عدم انجام تست‌های پس از نصب است. اندازه‌گیری Return Loss و دیگر پارامترهای سیگنال بعد از اتمام نصب، امکان شناسایی نقاط مشکل‌دار را فراهم می‌کند. عدم انجام این تست‌ها می‌تواند باعث شود مشکلات کوچک در مراحل اولیه نادیده گرفته شوند و در آینده به اختلالات جدی منجر شوند.

با توجه به اهمیت نصب صحیح، رعایت استانداردهای خم کابل، استفاده از کانکتورهای مناسب، اجرای نصب حرفه‌ای و انجام تست‌های پس از نصب، از ایجاد مشکلاتی مانند افزایش Return Loss جلوگیری می‌کند. این اقدامات نه تنها کیفیت و پایداری شبکه را افزایش می‌دهند، بلکه طول عمر تجهیزات و زیرساخت‌ها را نیز به شکل چشمگیری بهبود می‌بخشند.

کاربرد Return Loss در طراحی شبکه‌های حرفه‌ای

در طراحی شبکه‌های حرفه‌ای و به ویژه شبکه‌های بزرگ و پرظرفیت، بررسی Return Loss یکی از مراحل حیاتی در تضمین کیفیت و پایداری سیستم محسوب می‌شود. این پارامتر به مهندسان شبکه کمک می‌کند تا قبل از راه‌اندازی نهایی، نقاط ضعف مسیرهای انتقال و مشکلات احتمالی بازتاب سیگنال را شناسایی کرده و اصلاحات لازم را انجام دهند.

اهمیت در شبکه‌های بزرگ:در شبکه‌های گسترده که شامل صدها یا هزاران لینک مختلف هستند، کوچک‌ترین اختلال در یک کابل یا اتصال می‌تواند تأثیر چشمگیری بر عملکرد کل سیستم داشته باشد. Return Loss به عنوان شاخصی دقیق و قابل اندازه‌گیری، امکان پایش وضعیت هر لینک را فراهم می‌کند و مهندسان را قادر می‌سازد تا مشکلات را پیش از ورود سیستم به مرحله عملیاتی شناسایی کنند.

تست‌های پیش از راه‌اندازی:قبل از راه‌اندازی شبکه، تست‌های مختلفی برای اندازه‌گیری Return Loss انجام می‌شود. این تست‌ها معمولاً با دستگاه‌های پیشرفته مانند OTDR یا سایر تجهیزات اندازه‌گیری سیگنال انجام می‌شوند تا بتوان نقاط بازتاب و افت سیگنال را به دقت مشخص کرد. با شناسایی این نقاط، مهندسان می‌توانند کابل‌ها را جایگزین کنند، کانکتورها را اصلاح کنند یا مسیرهای انتقال را بازطراحی کنند تا عملکرد شبکه بهینه شود.

بهبود عملکرد تجهیزات اکتیو:بررسی Return Loss در مرحله طراحی و تست شبکه به بهبود عملکرد تجهیزات اکتیو مانند سوئیچ‌ها و روترها نیز کمک می‌کند. سیگنال با کیفیت و بدون بازتاب باعث می‌شود تجهیزات بتوانند بسته‌های داده را با دقت بالا پردازش کنند و سرعت انتقال و پایداری ارتباط افزایش یابد.

کاهش مشکلات آینده:یکی دیگر از مزایای بررسی Return Loss در طراحی شبکه، کاهش مشکلات آینده و نیاز به تعمیرات مکرر است. شناسایی و رفع نقاط مشکل‌دار پیش از بهره‌برداری، احتمال بروز اختلالات ناگهانی، افت کیفیت سیگنال و نارضایتی کاربران را به شکل قابل توجهی کاهش می‌دهد.

در طراحی شبکه‌های حرفه‌ای، بررسی Return Loss نه تنها یک مرحله کنترلی است، بلکه بخشی از استراتژی بهبود کیفیت و افزایش پایداری سیستم به شمار می‌رود. این اقدام به مهندسان امکان می‌دهد شبکه‌ای پایدار، سریع و با کمترین میزان اختلال راه‌اندازی کنند و اطمینان حاصل کنند که عملکرد تجهیزات و مسیرهای انتقال سیگنال در سطح مطلوب باقی می‌ماند.

نتیجه گیری

Return Loss یکی از شاخص‌های اساسی و کلیدی در ارزیابی کیفیت شبکه‌های ارتباطی محسوب می‌شود. این پارامتر به ما نشان می‌دهد که چه میزان از سیگنال ارسالی به جای رسیدن به مقصد، بازتاب پیدا می‌کند و به سمت منبع بازمی‌گردد. هرچه مقدار Return Loss بهینه‌تر و بالاتر باشد، بازتاب سیگنال کمتر و کیفیت انتقال داده بهتر خواهد بود. این امر مستقیماً باعث پایداری بیشتر شبکه، کاهش نویز، افزایش دقت تجهیزات اکتیو و سرعت بالاتر انتقال اطلاعات می‌شود.

توجه به چند عامل اساسی می‌تواند نقش تعیین‌کننده‌ای در کاهش Return Loss داشته باشد:

• استفاده از کابل‌های استاندارد با طراحی داخلی دقیق و شیلدینگ مناسب
• نصب صحیح اتصالات و رعایت شعاع خم استاندارد کابل‌ها
• پایش و اندازه‌گیری دوره‌ای شبکه برای شناسایی نقاط مشکل‌دار
• رعایت استانداردهای بین‌المللی و تطابق امپدانس تجهیزات

با رعایت این اصول، شبکه‌ای پایدار و با عملکرد بهینه خواهیم داشت که نه تنها از بازتاب سیگنال جلوگیری می‌کند، بلکه طول عمر تجهیزات و زیرساخت‌ها را نیز افزایش می‌دهد. در نهایت، مدیریت Return Loss یک اقدام پیشگیرانه و حرفه‌ای برای تضمین کیفیت و پایداری شبکه است و باید به عنوان بخشی جدایی‌ناپذیر از طراحی و نگهداری شبکه‌های مدرن در نظر گرفته شود.

سوالات متداول

1. Return Loss چیست؟
میزان سیگنال بازگشتی از مسیر انتقال داده در شبکه را Return Loss می‌گویند.

2. مقدار مناسب Return Loss چقدر است؟
معمولاً مقادیر بالاتر از 20dB در شبکه‌های استاندارد مناسب هستند.

3. چه عواملی باعث افزایش Return Loss می‌شوند؟
اتصالات ضعیف، کابل بی‌کیفیت و آسیب فیزیکی از مهم‌ترین عوامل هستند.

4. آیا Return Loss روی سرعت اینترنت تأثیر دارد؟
بله، بازگشت سیگنال می‌تواند باعث کاهش کیفیت و سرعت انتقال داده شود.

5. چگونه می‌توان Return Loss را کاهش داد؟
با استفاده از کابل استاندارد، نصب اصولی و بررسی دوره‌ای شبکه.
