قلم فیبرنوری چیست؟

آشنایی با قلم نوری

در این مقاله می خواهیم به این سوال رایج قلم فیبرنوری چیست؟ پاسخ دهیم.

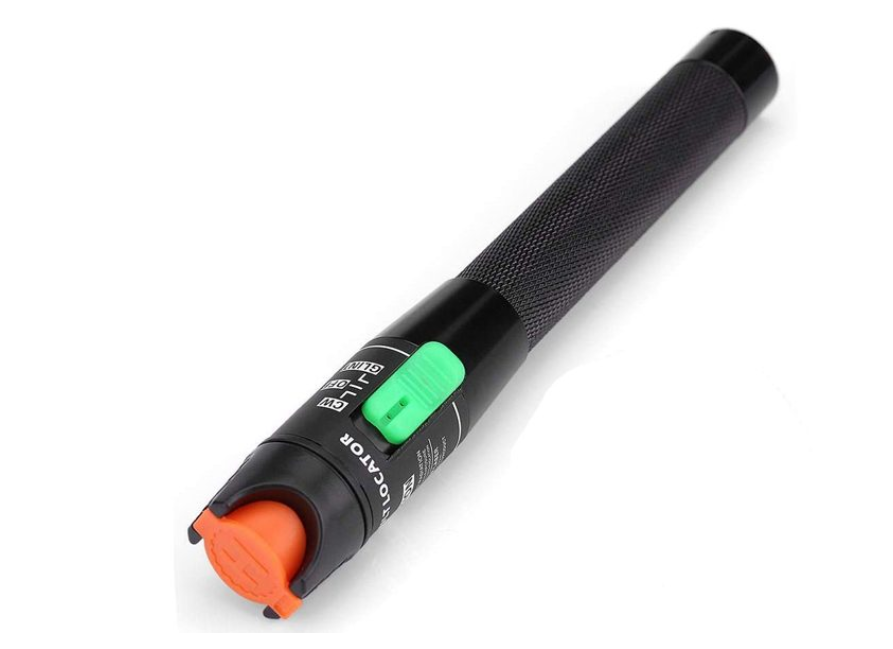

قلم ‌فیبرنوری یا (VFL(Visual Fault Locator جهت عیب یابی کابل فیبرنوری برای چک ‌کردن ارتباط فیبرنوری استفاده می شود.

VFL در حال حاضر یکی از دستگاه های تست فیبر نوری برای ردیابی فیبر های نوری می باشد.
از قلم نوری برای بررسی پیوستگی فیبر و پیدا کردن خطا ها مانند شکستگی، جوش فیوژن بد، پیچ های تند در کابل فیبر نوری، استفاده می کنند.
در صورتی که ارتباط کابل فیبرنوری قطع باشد، اولین قدم جهت عیب یابی و رفع مشکل کابل فیبر نوری، چک‌ کردن تک ‌به تک‌ رشته های فیبر نوری توسط قلم فیبرنوری می باشد. بهتر است بدانید محبوب ترین قلم های نوری به شکل مداد می باشند.

سروران گرامی برای مطالعه ادامه مطالب ذیل با ما همراه باشید.

قلم فیبرنوری چگونه کار می کند؟

جهت انتقال اطلاعات بر روی فیبرنوری از طول موج های بین ۱۳۰۰ نانومتر تا ۱۶۵۰ نانومتر استفاده می شود.
این طول موج ها برای چشم قابل دیدن نیستند.
قلم فیبرنوری از نور قابل دیدن در طول موج 360 تا 670 نانومتر برای شناسایی مستقیم محل خطا در کابل فیبر نوری استفاده می کند.
نور مرئی را در هسته مرکزی فیبر منتقل می کنند تا جایی که خطا اتفاق بیافتد و از آن نور بیرون بزند.
حال در محل خطا نوری از روکش فیبر یا کابل نوری خارج می شود. با تابش نور از قلم نوری، محل وقوع خطا به ما نشان داده می شود.
قلم فیبرنوری می‌ تواند تا ۳۰ کیلومتر نور مرئی را پرتاب کند.

چگونه می توان از قلم فیبرنوری استفاده کرد؟

استفاده از قلم نوری بسیار آسان می باشد. روش استفاده از قلم نوری به شیوه زیر می باشد.

قدم اول: برای تست کردن کاور پلاستیکی کانکتور را از دو انتهای کابل فیبر نوری بردارید.

قدم دوم: قلم نوری را به یکی از دو سر انتهایی کابل متصل کنید.
دکمه تستر قلم نوری را بزنید و نوری که از سر دیگر آن بیرون می آید را مشاهده کنید.
این امر به صورت ساده پیوستگی لینک نوری را نشان می دهد.

قدم سوم: این کار را با فیبر های مختلف امتحان و تکرار کنید.
نور نشتی از جوش های نا مناسب را چک کنید.
این روش یک شیوه ساده بصری برای پیدا کردن خطا ها می باشد.
با این روش می توان اتصالات و جوش های نا مناسب را نشان داد.

قدم چهارم: تمام تجهیزات جدا شده از هم را به صورت اولیه خود باز گردانید.
در نهایت کاور پلاستیکی کانکتور ها را به حالت اولیه اش تبدیل کنید.

نکات مهم در استفاده از قلم نوری

به نکات زیر در هنگام استفاده از قلم نوری توجه کنید.

۱-  هیچ گاه مستقیماً به نور خروجی قلم نوری نگاه نکنید.

۲- هنگامی که از قلم نوری استفاده نمی کنید کاور آن را برای جلوگیری از نشستن گرد و خاک روی آن قرار دهید.

با استفاده از این اصول فنی ساده اما مفید می توان خطا ها را پیدا کرد.
در برخی موارد قلم نوری به صورت جداگانه می تواند یک راه حل اقتصادی و به صرفه برای یافتن خطا ها در کابل های فیبر نوری باشد.
در حالی که استفاده لوازم جانبی VFL همراه با OTDR، می تواند بهترین راه حل برای یافتن خطا های کابل های فیبر نوری باشد.
این ابزار ها کار را برای تکنسین فیبر نوری راحت تر می کنند.
بهتر است بدانید از دستگاه OTDR برای شناسایی خطا استفاده می کنند.
