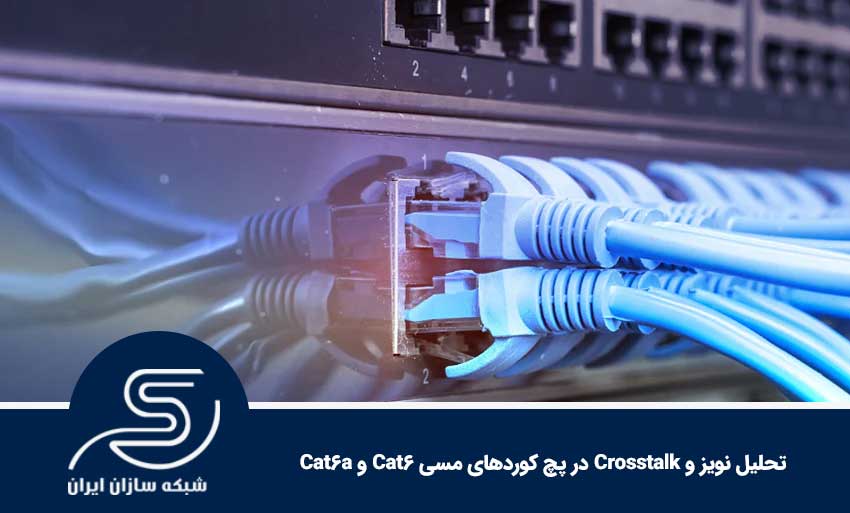

تحلیل نویز و Crosstalk در پچ کوردهای مسی Cat6 و Cat6a

در زیرساخت‌های ارتباطی امروزی، کیفیت انتقال داده بیش از هر زمان دیگری اهمیت پیدا کرده است. شبکه‌های کامپیوتری دیگر صرفاً ابزار تبادل اطلاعات ساده نیستند، بلکه بستر اصلی فعالیت‌های اقتصادی، صنعتی و سازمانی محسوب می‌شوند. بانک‌ها، مراکز داده، کارخانه‌ها و حتی سازمان‌های دولتی برای انجام امور روزمره خود وابسته به عملکرد صحیح این شبکه‌ها هستند و کوچک‌ترین اختلال می‌تواند باعث توقف فعالیت‌ها، کاهش بهره‌وری و حتی خسارات مالی قابل توجه شود.

در چنین شرایطی، هرگونه اختلال در مسیر انتقال داده پیامدهای جدی به همراه دارد. نویز و Crosstalk دو پدیده کلیدی هستند که به‌صورت مستقیم بر پایداری، سرعت و کیفیت شبکه اثر می‌گذارند. این تداخل‌ها می‌توانند باعث کاهش سرعت انتقال اطلاعات، افزایش نرخ خطا و اختلال در ارتباطات حساس شوند. از این رو، شبکه‌سازان و تیم حرفه‌ای همواره بر طراحی دقیق، انتخاب کابل‌های مناسب و رعایت استانداردهای نصب تأکید دارند تا این چالش‌ها را به حداقل برسانند و شبکه‌ای پایدار، سریع و قابل اعتماد ایجاد کنند.

مفهوم نویز در کابل‌های مسی

نویز به زبان ساده به هرگونه سیگنال ناخواسته‌ای گفته می‌شود که وارد مسیر اصلی انتقال داده می‌شود و باعث اختلال در اطلاعات اصلی می‌گردد. این سیگنال اضافی می‌تواند منجر به کاهش کیفیت ارتباط، ایجاد خطا در دریافت داده‌ها و حتی قطع موقت ارتباط شود. در عمل، نویز را می‌توان همانند پارازیت رادیویی تصور کرد؛ صدای خش‌خش و نویزی که اجازه نمی‌دهد پیام اصلی به‌صورت واضح دریافت شود و تجربه کاربری را تحت تأثیر قرار می‌دهد.

منابع نویز در کابل‌های مسی بسیار متنوع هستند. از میدان‌های الکترومغناطیسی تجهیزات صنعتی و کابل‌های برق گرفته تا دستگاه‌های الکترونیکی اطراف و حتی نورپردازی‌های فلورسنت، همه می‌توانند به عنوان مزاحم عمل کنند. به همین دلیل، هنگام طراحی و پیاده‌سازی شبکه، دقت به محیط نصب و فاصله مناسب کابل‌ها از منابع نویز اهمیت ویژه‌ای دارد.

برای کاربران و شبکه‌سازان حرفه‌ای، انتخاب تجهیزات مناسب و با کیفیت نیز یک راهکار کلیدی است. حتی در هنگام خرید پچ کورد شبکه نیز باید به کیفیت ساخت، شیلدینگ و استانداردهای رعایت شده توجه کرد، چرا که کابل نامناسب می‌تواند میزان نویز را به شکل قابل توجهی افزایش دهد و عملکرد شبکه را کاهش دهد. در نتیجه، کنترل نویز نه تنها به طراحی صحیح بستگی دارد، بلکه به انتخاب تجهیزات استاندارد و اصولی نیز وابسته است.

تعریف علمی نویز

از دید مهندسی، نویز نوعی تداخل الکترومغناطیسی است که کیفیت سیگنال اصلی را تحت تأثیر قرار می‌دهد و نسبت سیگنال به نویز (SNR) را کاهش می‌دهد. این نسبت یکی از شاخص‌های کلیدی در سنجش کیفیت انتقال داده است و هرچه مقدار آن کمتر باشد، احتمال بروز خطا در دریافت اطلاعات بیشتر می‌شود. در شبکه‌های پرسرعت و دیتا سنترها، حتی مقدار کمی نویز می‌تواند باعث کاهش سرعت واقعی انتقال داده، افزایش نرخ بسته‌های گمشده و اختلال در ارتباطات حساس شود.

نویز می‌تواند ناشی از منابع داخلی کابل، تجهیزات شبکه یا حتی محیط اطراف باشد. به همین دلیل، در طراحی شبکه‌های حرفه‌ای، مهندسان شبکه همواره به انتخاب کابل‌ها و تجهیزات با کیفیت توجه ویژه‌ای دارند. به عنوان مثال، استفاده از پچ کورد لگراند با استانداردهای دقیق ساخت و شیلدینگ مناسب می‌تواند نقش مهمی در کاهش نویز داشته باشد و عملکرد شبکه را به شکل قابل توجهی بهبود بخشد. در نتیجه، کنترل علمی نویز نه تنها وابسته به طراحی و نصب درست است، بلکه انتخاب تجهیزات استاندارد و مقاوم در برابر تداخل‌های الکترومغناطیسی نیز نقش حیاتی دارد.

منابع اصلی ایجاد نویز

مهم‌ترین منابع نویز در کابل‌های مسی شامل مجموعه‌ای از تجهیزات و محیط‌های الکتریکی هستند که می‌توانند به صورت مستقیم یا غیرمستقیم سیگنال‌های شبکه را تحت تأثیر قرار دهند. از جمله این منابع می‌توان به کابل‌های برق فشار قوی، موتورهای صنعتی، تجهیزات بی‌سیم مانند روترها و مودم‌ها، منابع تغذیه سوئیچینگ و حتی روشنایی‌های فلورسنت اشاره کرد. این وسایل با تولید میدان‌های الکتریکی و مغناطیسی، می‌توانند سیگنال اصلی را دچار اختلال کنند و در نتیجه، نرخ خطا و کاهش سرعت انتقال داده را به همراه داشته باشند.

به بیان ساده، هر وسیله‌ای که جریان برق دارد یا میدان الکترومغناطیسی تولید می‌کند، پتانسیل ایجاد نویز در شبکه را دارد. حتی کابل‌های قدیمی یا بی‌کیفیت نیز می‌توانند باعث تشدید این مشکل شوند. برای جلوگیری از اثرات منفی نویز، انتخاب کابل و تجهیزات با کیفیت اهمیت ویژه‌ای دارد. به عنوان مثال، هنگام بررسی قیمت پچ کورد نگزنس و خرید آن، باید دقت شود که کابل دارای استانداردهای لازم، شیلدینگ مناسب و پیچش دقیق زوج‌ها باشد تا احتمال نفوذ نویز به حداقل برسد و عملکرد شبکه بهینه باقی بماند.

کنترل نویز، ترکیبی از طراحی محیطی صحیح، انتخاب تجهیزات استاندارد و نصب اصولی است که مجموع این عوامل تضمین می‌کنند شبکه عملکرد پایدار و مطمئنی داشته باشد.

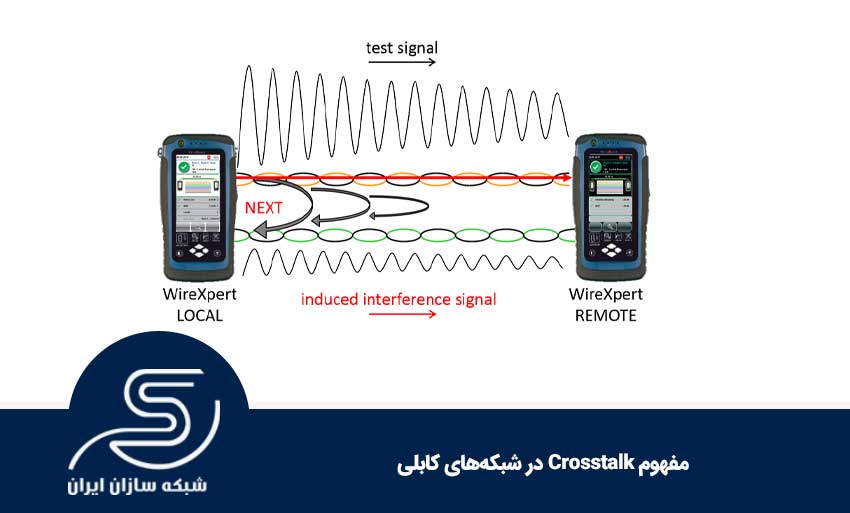

مفهوم Crosstalk در شبکه‌های کابلی

Crosstalk نوعی تداخل داخلی در کابل‌های مسی است که در آن سیگنال‌های منتقل شده در یک زوج سیم، به زوج‌های مجاور نفوذ می‌کنند و باعث اختلاط داده‌ها می‌شوند. به عبارت دیگر، اطلاعاتی که باید به‌صورت مجزا منتقل شوند، بخشی از انرژی خود را به مسیرهای دیگر منتقل می‌کنند و همین امر می‌تواند باعث ایجاد خطا، کاهش سرعت انتقال و افت کیفیت ارتباط شود. این پدیده را می‌توان شبیه زمانی تصور کرد که چند نفر همزمان در یک اتاق صحبت می‌کنند و صدای مکالمات روی هم می‌افتد، طوری که نمی‌توان به وضوح جمله‌ها را تشخیص داد.

Crosstalk در شبکه‌های پرسرعت اهمیت بیشتری پیدا می‌کند، چرا که پهنای باند بالا و فواصل کوتاه بین زوج‌ها، احتمال تداخل را افزایش می‌دهد. استانداردهای کابل‌کشی مدرن، از جمله پیچش دقیق زوج‌ها و استفاده از شیلدینگ، تلاش می‌کنند تا این مشکل را کاهش دهند.

برای ایجاد شبکه‌ای پایدار و با کیفیت، توجه به انتخاب کابل‌ها و تجهیزات استاندارد ضروری است. به عنوان مثال، هنگام خرید پچ کورد Cat 6 باید دقت شود که کابل دارای پیچش زوج‌ها استاندارد، شیلدینگ مناسب و کیفیت ساخت بالا باشد تا میزان Crosstalk به حداقل برسد و انتقال داده‌ها بدون اختلال انجام شود. رعایت این نکات در نصب و نگهداری شبکه، عملکرد مطمئن و پایداری طولانی مدت را تضمین می‌کند.

انواع Crosstalk

Crosstalk به چند نوع اصلی تقسیم می‌شود که هر کدام ویژگی‌ها و تأثیرات خاص خود را دارند و شناخت آن‌ها برای طراحی شبکه‌های پایدار و پرسرعت ضروری است. نوع اول NEXT (Near-End Crosstalk) نام دارد و زمانی رخ می‌دهد که تداخل در همان سمت ارسال سیگنال ایجاد شود. به زبان ساده، سیگنال‌های ارسالی در یک زوج سیم وارد زوج‌های دیگر شده و باعث اختلال در ارسال داده می‌شوند.

نوع دوم FEXT (Far-End Crosstalk) است که در سمت دریافت اتفاق می‌افتد. در این حالت، سیگنال‌های منتقل شده در طول کابل باعث ایجاد تداخل در انتهای دریافت می‌شوند. این نوع Crosstalk در شبکه‌های طولانی و پرسرعت اهمیت ویژه‌ای دارد، زیرا می‌تواند باعث کاهش کیفیت داده‌ها و افزایش نرخ خطا شود.

نوع سوم Alien Crosstalk است که بسیار خطرناک‌تر محسوب می‌شود. این نوع تداخل از کابل‌های مجاور به کابل مورد نظر منتقل می‌شود و در محیط‌های پرتراکم، مانند دیتاسنترها و مراکز داده، می‌تواند به شکل قابل توجهی عملکرد شبکه را کاهش دهد. Alien Crosstalk به دلیل تأثیر محیط خارجی، کنترل آن دشوارتر است و نیازمند کابل‌های با شیلدینگ قوی و طراحی استاندارد است.

برای مهندسان شبکه و افرادی که به دنبال نصب حرفه‌ای هستند، انتخاب تجهیزات با کیفیت و رعایت استانداردهای نصب اهمیت حیاتی دارد. حتی هنگام بررسی قیمت پچ کورد 30 سانتی باید دقت شود که کابل دارای کیفیت ساخت بالا، شیلدینگ مناسب و پیچش زوج‌ها استاندارد باشد تا میزان Crosstalk به حداقل برسد و انتقال داده‌ها با سرعت و دقت مطلوب انجام شود. انتخاب کابل مناسب، گامی اساسی برای ایجاد شبکه‌ای پایدار و مقاوم در برابر تداخل‌های داخلی و خارجی محسوب می‌شود.

کابل‌های Cat6 و Cat6a هر دو جزو نسل‌های پیشرفته کابل‌های مسی برای انتقال داده هستند، اما تفاوت‌های ساختاری و عملکردی آن‌ها نقش مهمی در کیفیت شبکه دارند. Cat6 معمولاً برای فرکانس‌های تا حدود ۲۵۰ مگاهرتز طراحی شده و می‌تواند انتقال داده با سرعت تا ۱۰ گیگابیت بر ثانیه را در فواصل کوتاه پشتیبانی کند. در مقابل، Cat6a فرکانس کاری بالاتری تا ۵۰۰ مگاهرتز دارد و می‌تواند داده‌ها را با ثبات بیشتری در فواصل طولانی‌تر و محیط‌های پر نویز منتقل کند. این تفاوت به معنای ظرفیت بالاتر در انتقال داده، کاهش خطا و مقاومت بیشتر در برابر نویز و Crosstalk است.

بررسی شیلدینگ و طراحی داخلی

یکی از مهم‌ترین دلایل برتری Cat6a نسبت به Cat6، وجود شیلدینگ قوی‌تر و طراحی داخلی بهینه است. در بسیاری از نمونه‌های Cat6a، از شیلدهای اضافی و فویل‌های محافظ استفاده می‌شود که مانند سپر دفاعی عمل می‌کنند و مانع نفوذ میدان‌های الکترومغناطیسی خارجی به داخل مسیر انتقال داده می‌شوند. این شیلدینگ علاوه بر کاهش نویز، به کاهش Crosstalk نیز کمک می‌کند و انتقال داده‌ها را پایدارتر می‌سازد.

نقش پیچش زوج سیم‌ها

پیچش زوج‌ها یکی دیگر از عوامل مهم در کاهش تداخل داخلی است. هر چه پیچش‌ها منظم‌تر و دقیق‌تر باشد، احتمال نفوذ سیگنال از یک زوج سیم به زوج دیگر کمتر می‌شود. در Cat6a، این پیچش‌ها با استانداردهای دقیق‌تری طراحی شده‌اند و به همین دلیل حتی در شبکه‌های با پهنای باند بالا و طول کابل زیاد، انتقال داده‌ها با کیفیت بیشتری انجام می‌شود. این طراحی دقیق، تفاوت عملکرد Cat6a در محیط‌های صنعتی و شلوغ را نسبت به Cat6 توضیح می‌دهد.

تأثیر نویز بر کیفیت انتقال داده:نویز تأثیر مستقیمی بر عملکرد شبکه دارد. حتی مقدار کمی نویز می‌تواند باعث افزایش نرخ خطا، کاهش سرعت واقعی انتقال داده و قطع و وصل شدن ارتباط شود. از دید کاربران نهایی، این اختلالات به شکل تأخیر، لگ، یا ناپایداری در ارسال و دریافت اطلاعات قابل مشاهده است. در شبکه‌های حیاتی مانند بیمارستان‌ها، دیتاسنترها یا مراکز مالی، این مشکلات می‌توانند به هزینه‌های سنگین و اختلال در سرویس‌دهی منجر شوند.

تأثیر Crosstalk بر کارایی شبکه:Crosstalk نیز همانند نویز یک عامل محدودکننده است، زیرا مستقیماً پهنای باند مؤثر کابل را کاهش می‌دهد. به عبارتی، حتی اگر کابل به‌صورت تئوری از سرعت بالایی پشتیبانی کند، تداخل بین زوج‌ها باعث می‌شود بخشی از ظرفیت واقعی شبکه از دست برود. این موضوع در شبکه‌های با سرعت بالا و حجم ترافیک سنگین، اهمیت ویژه‌ای پیدا می‌کند و می‌تواند باعث کاهش کیفیت خدمات شبکه شود.

استانداردهای بین‌المللی مرتبط:سازمان‌های بین‌المللی مانند TIA/EIA و ISO/IEC، استانداردهای دقیقی برای محدود کردن نویز و Crosstalk تعیین کرده‌اند. این استانداردها به شبکه‌سازان کمک می‌کنند تا کابل‌ها و تجهیزات شبکه را مطابق معیارهای مشخص تولید و نصب کنند. رعایت این استانداردها مانند پیروی از قوانین راهنمایی و رانندگی است؛ در صورت عدم رعایت، اختلال در شبکه تقریباً اجتناب‌ناپذیر خواهد بود.

روش‌های مهندسی کاهش نویز:برای کاهش اثرات نویز، طراحی اصولی شبکه اهمیت دارد. استفاده از کابل‌های با شیلدینگ مناسب، انتخاب مسیر نصب درست، رعایت فاصله از کابل‌های برق و تجهیزات پر نویز، و جلوگیری از قرار گرفتن کابل در محیط‌های مرطوب یا دماهای بالا از مهم‌ترین اقدامات هستند. طراحی زیرساخت اصولی، اولین قدم برای ایجاد شبکه‌ای پایدار و مقاوم در برابر تداخل است.

روش‌های کاهش Crosstalk:کاهش Crosstalk نیازمند رعایت چند نکته کلیدی در نصب و انتخاب کابل است. استفاده از کانکتورهای استاندارد، جلوگیری از باز کردن بیش از حد زوج‌ها هنگام نصب، عدم خم‌کردگی شدید کابل و توجه به فاصله مناسب بین کابل‌های مجاور، از مهم‌ترین اقدامات پیشگیرانه محسوب می‌شوند. رعایت این موارد باعث می‌شود شبکه پایدارتر باشد و نرخ خطا کاهش یابد.

ابزارهای تست و اندازه‌گیری:برای ارزیابی دقیق عملکرد کابل‌ها و تشخیص میزان نویز و Crosstalk، ابزارهای حرفه‌ای مانند Fluke به کار می‌روند. این ابزارها امکان اندازه‌گیری دقیق کیفیت سیگنال و شناسایی نقاط ضعف شبکه را فراهم می‌کنند. به نوعی، این دستگاه‌ها همانند نوار قلب شبکه هستند که وضعیت سلامت و عملکرد آن را نشان می‌دهند.

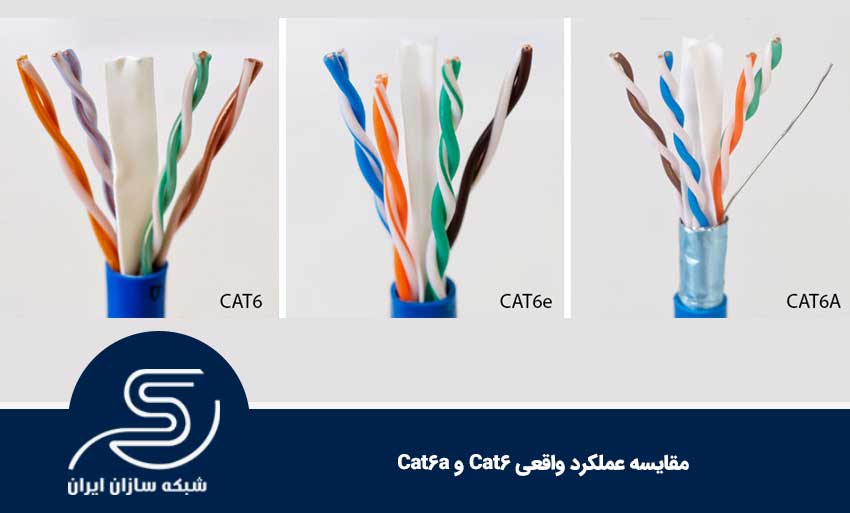

مقایسه عملکرد واقعی Cat6 و Cat6a

در محیط‌های اداری ساده و شبکه‌های کوچک، Cat6 معمولاً عملکرد مطلوبی ارائه می‌دهد و از نظر هزینه نیز بهینه است. اما در مراکز داده، محیط‌های صنعتی و شبکه‌های پر ترافیک، Cat6a به دلیل مقاومت بالاتر در برابر نویز، شیلدینگ بهتر و پیچش زوج‌های دقیق‌تر، انتخاب منطقی‌تری محسوب می‌شود. عملکرد پایدار و کاهش خطا در شبکه‌های حساس، یکی از مزایای برجسته Cat6a است.

کاربردهای سازمانی و صنعتی:در بیمارستان‌ها، دیتاسنترها، کارخانه‌ها و مراکز صنعتی که تجهیزات الکتریکی فراوانی وجود دارد، استفاده از نسخه‌های مقاوم‌تر در برابر نویز و Crosstalk تقریباً یک الزام فنی است. این انتخاب نه تنها کیفیت انتقال داده‌ها را تضمین می‌کند، بلکه هزینه‌های ناشی از اختلالات شبکه و تعمیرات را کاهش می‌دهد.

جایگاه کابل‌های مسی در آینده شبکه‌ها:با وجود رشد سریع فیبر نوری، کابل‌های مسی همچنان به دلیل هزینه کمتر، نصب آسان و انعطاف‌پذیری بالا جایگاه خود را حفظ کرده‌اند. کابل‌های مسی در بسیاری از محیط‌ها، به ویژه جایی که نیاز به تغییرات مکرر شبکه یا مسیرهای کوتاه وجود دارد، همچنان راه‌حل اصلی انتقال داده خواهند بود.

نتیجه‌گیری

نویز و Crosstalk دو عامل پنهان اما بسیار تأثیرگذار در کیفیت و پایداری شبکه‌های مسی هستند. این پدیده‌ها اگر به درستی مدیریت نشوند، می‌توانند باعث کاهش سرعت انتقال داده، افزایش نرخ خطا و حتی ایجاد اختلالات مکرر در شبکه شوند. شناخت دقیق این مفاهیم و درک تفاوت‌های فنی بین کابل‌های Cat6 و Cat6a، به شبکه‌سازان و کاربران حرفه‌ای این امکان را می‌دهد که انتخابی هوشمندانه داشته باشند و شبکه‌ای پایدار، قابل اعتماد و با عملکرد بالا ایجاد کنند.

در واقع، کیفیت زیرساخت شبکه همانند فونداسیون یک ساختمان است؛ اگر فونداسیون ضعیف باشد، حتی بهترین تجهیزات و سخت‌افزارها هم نمی‌توانند عملکرد مطلوبی ارائه دهند. به همین دلیل، طراحی اصولی، انتخاب کابل استاندارد، رعایت فاصله مناسب از منابع نویز و اجرای صحیح نصب از مهم‌ترین اقدامات برای کاهش تأثیر نویز و Crosstalk هستند.

با رعایت این اصول، می‌توان شبکه‌ای ایجاد کرد که نه تنها از نظر سرعت و پایداری در سطح بالایی قرار دارد، بلکه انعطاف‌پذیری لازم برای توسعه و ارتقای آینده را نیز داراست. در دنیای امروز که اطلاعات و داده‌ها به قلب عملیات سازمان‌ها تبدیل شده‌اند، این اقدامات می‌توانند تفاوت میان یک شبکه حرفه‌ای و یک شبکه پرخطا را رقم بزنند.

سوالات متداول

1-آیا Cat6 برای استفاده خانگی مناسب است؟
بله، برای مصارف خانگی و اداری سبک کاملاً کافی است.

2-چرا Cat6a در محیط‌های صنعتی توصیه می‌شود؟
به دلیل مقاومت بیشتر در برابر نویز و تداخل الکترومغناطیسی.

3-آیا Crosstalk قابل حذف کامل است؟
خیر، اما می‌توان آن را تا حد زیادی کاهش داد.

4-نصب غیر اصولی چه تأثیری دارد؟
می‌تواند تمام مزایای فنی کابل را از بین ببرد.

5-آیا تست شبکه ضروری است؟
در پروژه‌های حرفه‌ای، بله؛ چون مشکلات پنهان را آشکار می‌کند.
